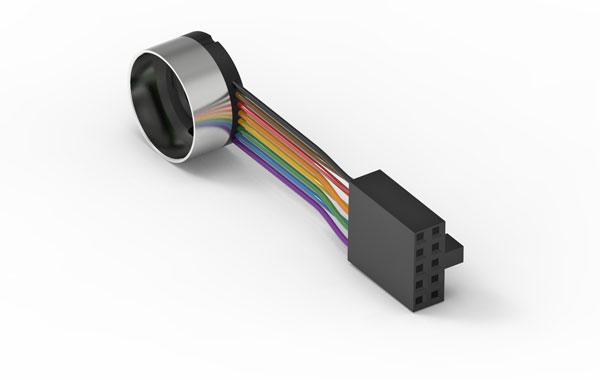

Encoder ENX 16 EASY XT, 1 - 1024 Impulse

Encoder ENX 16 EASY XT, 1 - 1024 Impulse
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 184.21*
5-19 € 160.73*
20-49 € 137.05*
ab 50 Auf Anfrage

*Konfigurierbare Produkte können nur konfiguriert in den Warenkorb gelegt werden.
Die Preise können abhängig von Ihrer individuellen Konfiguration abweichen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 512
Anzahl Kanäle 3
Line Driver RS422
Max. Gehäuselänge 8.5 mm
Max. elektrische Drehzahl 90000 min-1
Max. mechanische Drehzahl 30000 min-1
Technische Daten
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal EIA RS 422
Ausgangssignal Inkrementell
Ausgangstreiberlogik Differential, EIA RS 422
Strom pro Kanal -20...20 mA
Signalanstiegszeit 20 ns
Messbedingung für Signalanstiegzeit CL=25pF, RL=1kOhm
Signalabfallzeit 20 ns
Messbedingung für Signalabfallzeit CL=25pF, RL=1kOhm
Min. Zustandsdauer 125 ns
Drehrichtung A before B CW
Indexposition A low and B low
Index synchron zu AB Yes
Typische Stromaufnahme im Stillstand 22 mA
Max. Trägheitsmoment der Impulsscheibe 0.09 gcm²
Betriebstemperatur -55...+125 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 0 °
Produkt
Gewicht 28 g

Beschreibung

maxon ENX-Encoder bestechen durch ihre robuste Bauart und hohe Signalqualität. Der ENX EASY XT ist ein 3 Kanalencoder mit Line Driver nach RS422. Die Auflösung ist werkseitig bis zu 1024 Impulsen programmierbar. Mit ESD-Schutznetzwerk, Kabelzugentlastung und der allgemein robusten Auslegung der ENX-Reihe ist er eine hervorragende Wahl für präzise Positions- und Drehzahlregelung. Die XT Variante besticht durch den erweiterten Temperaturbereich und wird mit Einzellitzen ausgeführt.

Impulszahl, Kabellänge und Kabelausrichtung können online konfiguriert werden.
