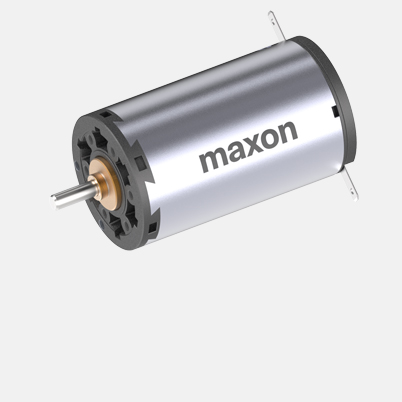

DC-max 26 S Ø26 mm, Edelmetallbürsten CLL, Sinterlager
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 136.63* |
| 5-19 | € 107.26* | |
| 20-49 | € 83.89* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

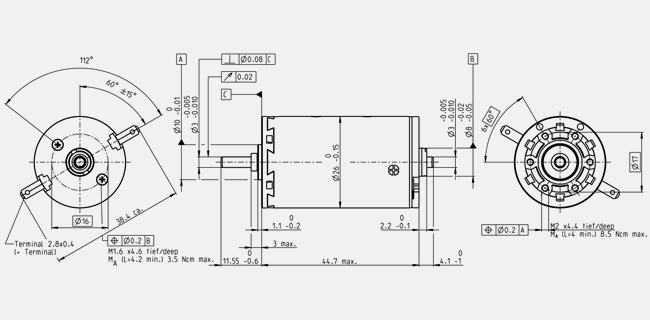

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 12 V |
| Leerlaufdrehzahl | 4460 min-1 |
| Leerlaufstrom | 27.1 mA |
| Nenndrehzahl | 3790 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 20.8 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.84 A |
| Anhaltemoment | 140 mNm |
| Anlaufstrom | 5.49 A |
| Max. Wirkungsgrad | 87 % |
| Kenndaten | |
| Anschlusswiderstand | 2.19 Ω |
| Anschlussinduktivität | 0.278 mH |
| Drehmomentkonstante | 25.6 mNm/A |
| Drehzahlkonstante | 373 min-1/V |
| Kennliniensteigung | 31.9 min-1/mNm |
| Mechanische Anlaufkonstante | 4.99 ms |
| Rotorträgheitsmoment | 14.9 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 13.2 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 3.2 K/W |
| Therm. Zeitkonstante der Wicklung | 17.8 s |
| Therm. Zeitkonstante des Motors | 350 s |
| Umgebungstemperatur | -30...+65 °C |
| Max. Wicklungstemperatur | +85 °C |
| Mechanische Daten | |
| Lagerart | Sinterlager |
| Grenzdrehzahl | 6700 min-1 |
| Axialspiel | 0.1 - 0.2 mm |
| Radialspiel | 0.012 mm |
| Max. axiale Belastung (dynamisch) | 1.7 N |
| Max. axiale Aufpresskraft (statisch) | 80 N |
| (statisch, Welle abgestützt) | 1200 N |
| Max. radiale Belastung | 5.5 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Kollektorsegmente | 13 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 120 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
maxon DC-max Motoren bestechen durch maximale Leistung mit minimalem Volumen und unübertroffenem Preis-Leistungs-Verhältnis.Der DC-max 26 S ist ein Kleinantrieb mit starken RE-Magneten, neuester Wicklungstechnologie, kostenoptimiertem Design und automatisierter Fertigung.
