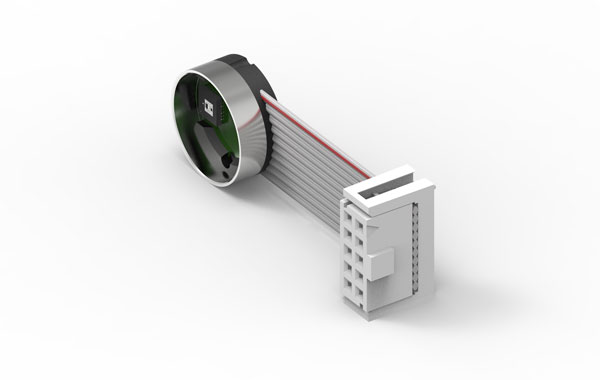

Encoder ENX 16 RIO, 1024 Impulse, 3 Kanal, mit Line Driver RS 422

Encoder ENX 16 RIO, 1024 Impulse, 3 Kanal, mit Line Driver RS 422
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 206.10*
5-19 € 179.78*
20-49 € 153.36*
ab 50 Auf Anfrage

*Konfigurierbare Produkte können nur konfiguriert in den Warenkorb gelegt werden.
Die Preise können abhängig von Ihrer individuellen Konfiguration abweichen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 1024
Anzahl Kanäle 3
Line Driver RS422
Max. Gehäuselänge 7 mm
Max. elektrische Drehzahl 40000 min-1
Max. mechanische Drehzahl 40000 min-1
Technische Daten
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal EIA RS 422
Ausgangssignal Inkrementell
Ausgangstreiberlogik Differential, EIA RS 422
Max. Winkelbeschleunigung 1000000 rad / s²
Strom pro Kanal -20...20 mA
Signalanstiegszeit 5 ns
Messbedingung für Signalanstiegzeit RL= 100Ohm
Signalabfallzeit 5 ns
Messbedingung für Signalabfallzeit RL= 100Ohm
Min. Zustandsdauer 40 ns
Drehrichtung A before B CW
Indexposition A low and B low
Index synchron zu AB Yes
Typische Stromaufnahme im Stillstand 125 mA
Max. Trägheitsmoment der Impulsscheibe 1.2 gcm²
Betriebstemperatur -40...+100 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 0 °
Produkt
Gewicht 15 g

Beschreibung

maxon RIO-Encoder bestechen durch ihre robuste Bauart und hohe Signalqualität. Der RIO ist ein hochauflösender, optischer 3 Kanalencoder mit Line Driver nach RS422. Die Auflösung ist werkseitig bis zu 65'536 Impulsen programmierbar. Mit Kabelzugentlastung und der allgemein robusten Auslegung ist er eine hervorragende Wahl für hochpräzise Positions- und Drehzahlregelung.
