| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 116.94 |
| 5-19 | € 102.10 | |
| 20-49 | € 87.05 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

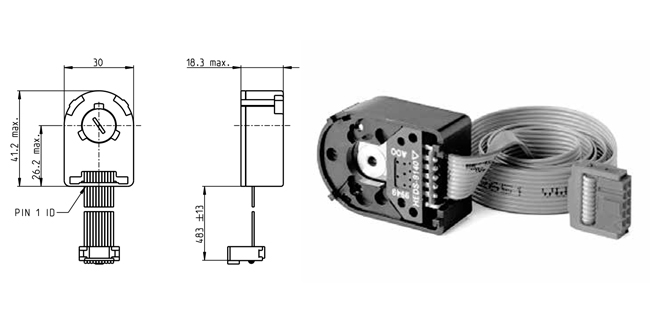

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Typ | |
| Impulszahl pro Umdrehung | 500 |
| Anzahl Kanäle | 3 |
| Line Driver | DS26LS31 |
| Max. mechanische Drehzahl | 12000 min-1 |
| Wellendurchmesser | 4 mm |
| Technische Daten | |
| Versorgungsspannung Vcc | 5.0V ± 10.0% |
| Ausgangssignal | EIA RS 422 |
| Ausgangstreiberlogik | EIA RS 422 |
| Max. Winkelbeschleunigung | 250000 rad / s² |
| Strom pro Kanal | -20...20 mA |
| Signalanstiegszeit | 180 ns |
| Messbedingung für Signalanstiegzeit | CL=25pF, RL=2.7kOhm, T=25°C |
| Signalabfallzeit | 40 ns |
| Messbedingung für Signalabfallzeit | CL=25pF, RL=2.7kOhm, T=25°C |
| Phasenverschiebung | 90 °e |
| Phasenverschiebung, Ungenauigkeit | 45 °e |
| Index synchron zu AB | Yes |
| Max. Trägheitsmoment der Impulsscheibe | 0.6 gcm² |
| Betriebstemperatur | -40...+100 °C |
| Lage Encoderkabel zu Motorbefestigung bestimmt | -1 ° |
| Produkt | |
| Gewicht | 30 g |
