Spezifikationen
Technische Abbildungen

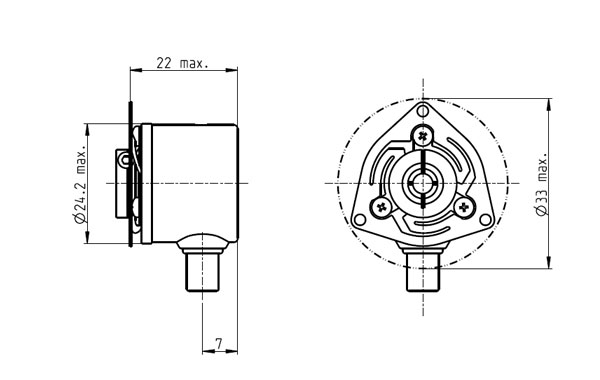

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Typ | |
| Impulszahl pro Umdrehung | 3000 |
| Anzahl Kanäle | 3 |
| Line Driver | DS26C31T |
| Max. Gehäuselänge | 22 mm |
| Max. elektrische Drehzahl | 4000 min-1 |
| Max. mechanische Drehzahl | 12000 min-1 |
| Technische Daten | |
| Versorgungsspannung Vcc | 4.5...5.5 V |
| Ausgangssignal | EIA RS 422 |
| Ausgangssignal | Inkrementell |
| Ausgangstreiberlogik | Differential, EIA RS 422 |
| Strom pro Kanal | -30...30 mA |
| Signalanstiegszeit | 10 ns |
| Messbedingung für Signalanstiegzeit | CL=25pF, RL=1kOhm, T=25°C |
| Signalabfallzeit | 10 ns |
| Messbedingung für Signalabfallzeit | Cl=25pF,RL=1kOhm, T=25°C |
| Drehrichtung | A before B CW |
| Indexposition | A low & B low |
| Index synchron zu AB | Yes |
| Typische Stromaufnahme im Stillstand | 60 mA |
| Max. Trägheitsmoment der Impulsscheibe | 1 gcm² |
| Betriebstemperatur | -40...+85 °C |
| Lage Encoderkabel zu Motorbefestigung bestimmt | 0 ° |
| Produkt | |
| Gewicht | 60 g |
Beschreibung

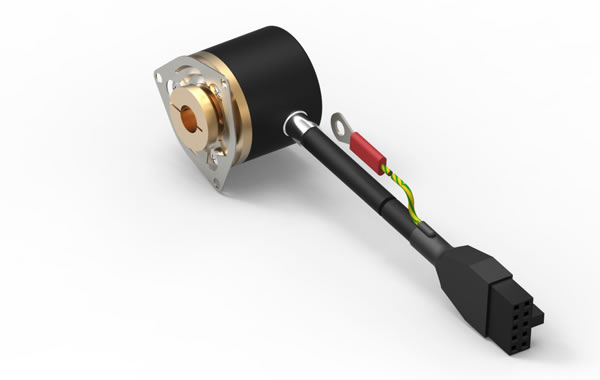

maxon 2RMHF Encoder zeichnen sich durch sehr hohe Impulszahlen und Signalqualität aus. Der Encoder 2RMHF ist ein 3-Kanalencoder mit Line Driver nach RS422. Die Auflösung ist bis zu 5000 Impulsen verfügbar. Dank dieser sehr hohen Auflösung ist der Encoder eine hervorragende Wahl für präzise Positions- und Drehzahlregelung. Impulszahlen können online konfiguriert werden.SYSTEM INFORMATION: Obwohl unser System dies zulässt, ist die Kombination des 2RMHF mit einem Getriebe nicht empfohlen. Bitte bestellen Sie diese Kombination nicht online, sondern kontaktieren Sie ihren lokalen Verkauf Support.
