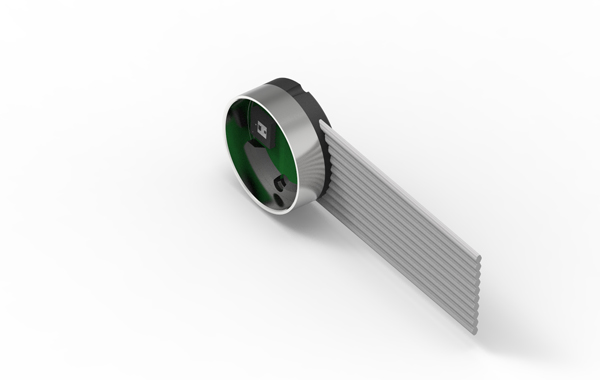

Encoder ENC 16 RIO, 8192 Impulse, 3 Kanal, mit Line Driver RS 422

Artikelnummer 575828

Encoder ENC 16 RIO, 8192 Impulse, 3 Kanal, mit Line Driver RS 422
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 212.31
5-19 € 185.26
20-49 € 157.89
ab 50 Auf Anfrage

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 8192
Anzahl Kanäle 3
Line Driver RS422
Max. Gehäuselänge 7 mm
Max. elektrische Drehzahl 20000 min-1
Max. mechanische Drehzahl 40000 min-1
Technische Daten
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal EIA RS 422
Ausgangssignal Inkrementell
Ausgangstreiberlogik Differential, EIA RS 422
Max. Winkelbeschleunigung 1000000 rad / s²
Strom pro Kanal -20...20 mA
Signalanstiegszeit 5 ns
Messbedingung für Signalanstiegzeit RL= 100Ohm
Signalabfallzeit 5 ns
Messbedingung für Signalabfallzeit RL= 100Ohm
Min. Zustandsdauer 40 ns
Drehrichtung A before B CW
Indexposition A low and B low
Index synchron zu AB Yes
Typische Stromaufnahme im Stillstand 125 mA
Max. Trägheitsmoment der Impulsscheibe 1.2 gcm²
Betriebstemperatur -40...+100 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 0 °
Produkt
Gewicht 15 g

Beschreibung

maxon RIO-Encoder bestechen durch ihre robuste Bauart und hohe Signalqualität. Der RIO ist ein hochauflösender, optischer 3 Kanalencoder mit Line Driver nach RS422. Die Auflösung ist werkseitig bis zu 65'536 Impulsen programmierbar. Mit Kabelzugentlastung und der allgemein robusten Auslegung ist er eine hervorragende Wahl für hochpräzise Positions- und Drehzahlregelung.
