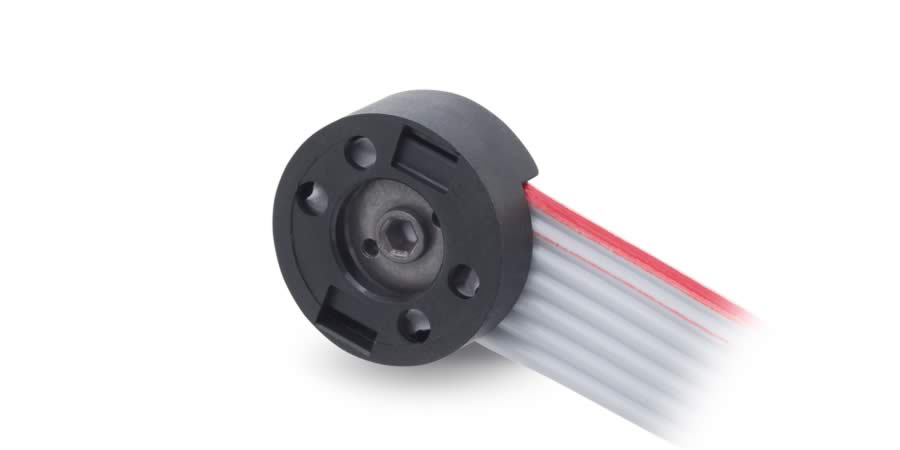

Encoder MR, Typ S, 64 Impulse, 2 Kanal

Artikelnummer 241057

Encoder MR, Typ S, 64 Impulse, 2 Kanal

Dieses Produkt wird abgekündigt. Gerne berät Sie der Verkauf bezüglich letzter Bestellmöglichkeit und Alternativen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 64
Anzahl Kanäle 2
Line Driver No
Max. mechanische Drehzahl 75000 min-1
Technische Daten
Versorgungsspannung Vcc 4.7...5.25 V
Ausgangssignal TTL
Ausgangstreiberlogik TTL
Strom pro Kanal 0...5 mA
Phasenverschiebung 90 °e
Phasenverschiebung, Ungenauigkeit 45 °e
Index synchron zu AB No
Max. Trägheitsmoment der Impulsscheibe 0.005 gcm²
Betriebstemperatur -25...+85 °C

Beschreibung

Encoder, DC-Tachos und Resolver mit grosser Genauigkeit und hoher Auflösung der Signale werden aus Resonanzgründen vorwiegend auf Motoren mit durchgehender Welle montiert. Der Anbau ist auf die Motoren abgestimmt und muss im Lieferwerk erfolgen.
