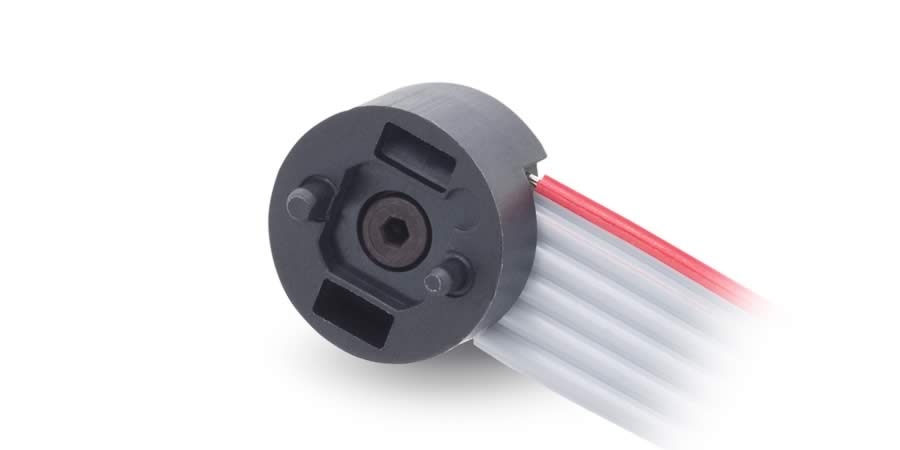

Encoder MR, Typ S, 16 Impulse, 2 Kanal

Artikelnummer 224702

Encoder MR, Typ S, 16 Impulse, 2 Kanal
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 71.79
5-19 € 63.37
20-49 € 53.47
ab 50 Auf Anfrage

NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 16
Anzahl Kanäle 2
Line Driver No
Max. mechanische Drehzahl 30000 min-1
Technische Daten
Versorgungsspannung Vcc 2.7...5.5 V
Ausgangssignal TTL
Ausgangstreiberlogik TTL
Strom pro Kanal 0...5 mA
Phasenverschiebung 90 °e
Phasenverschiebung, Ungenauigkeit 45 °e
Index synchron zu AB No
Max. Trägheitsmoment der Impulsscheibe 0.005 gcm²
Betriebstemperatur -40...+85 °C
Produkt
Gewicht 0 g

Beschreibung

Encoder, DC-Tachos und Resolver mit grosser Genauigkeit und hoher Auflösung der Signale werden aus Resonanzgründen vorwiegend auf Motoren mit durchgehender Welle montiert. Der Anbau ist auf die Motoren abgestimmt und muss im Lieferwerk erfolgen.
