Encoder MILE, 1024 Impulse, 2 Kanal

Artikelnummer 621795

Encoder MILE, 1024 Impulse, 2 Kanal
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 171.36
5-19 € 143.79
20-49 € 124.52
ab 50 Auf Anfrage

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 1024
Anzahl Kanäle 2
Line Driver Yes
Max. elektrische Drehzahl 56000 min-1
Max. mechanische Drehzahl 5000 min-1
Technische Daten
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal CMOS
Ausgangssignal Inkrementell
Ausgangstreiberlogik Differential, CMOS
Strom pro Kanal -4...4 mA
Signalanstiegszeit 100 ns
Messbedingung für Signalanstiegzeit CL=25pF, RL=1kOhm
Signalabfallzeit 100 ns
Messbedingung für Signalabfallzeit CL=25pF, RL=1kOhm
Min. Zustandsdauer 125 ns
Drehrichtung A before B CW
Typische Stromaufnahme im Stillstand 15 mA
Max. Trägheitsmoment der Impulsscheibe 65 gcm²
Betriebstemperatur -40...+100 °C
Produkt
Gewicht 10 g

Beschreibung

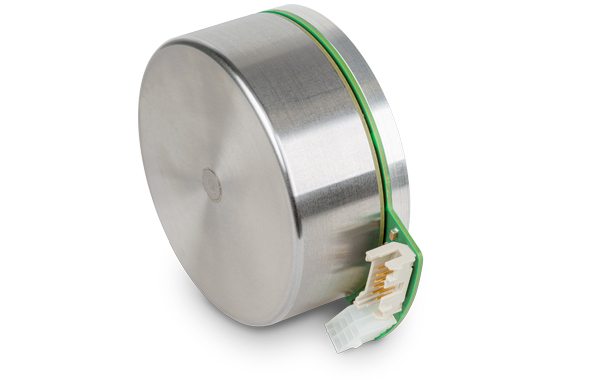

Der induktive MILE-Encoder stellt die optimale Ergänzung zu unseren EC-Flachmotoren dar und überzeugt durch grosse Auflösung sowie hohe Genauigkeit. Der Encoder mit Inverssignalen ist äusserst resistent gegenüber magnetischen und elektrischen Feldern sowie Verschmutzung. Er wird direkt in den Motor integriert.
