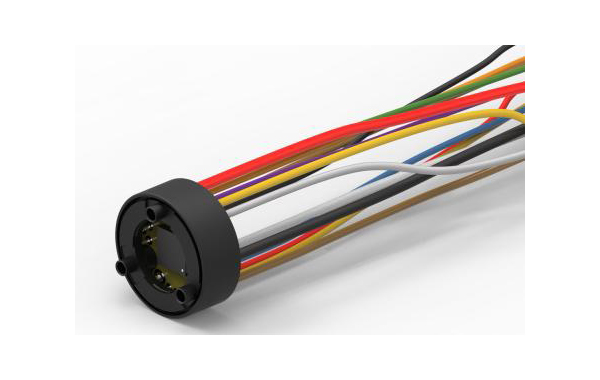

Encoder ENX 16 EASY INT, 1-1024 Impulse, 3 Kanal differential | sterilisierbar, integriert in Motor

Encoder ENX 16 EASY INT, 1-1024 Impulse, 3 Kanal differential
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 65.79*
5-19 € 51.37*
20-49 € 41.89*
ab 50 Auf Anfrage

*Konfigurierbare Produkte können nur konfiguriert in den Warenkorb gelegt werden.
Die Preise können abhängig von Ihrer individuellen Konfiguration abweichen.

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Typ
Impulszahl pro Umdrehung 512
Anzahl Kanäle 3
Line Driver RS422
Max. Gehäuselänge -1 mm
Max. elektrische Drehzahl 200000 min-1
Max. mechanische Drehzahl 200000 min-1
Technische Daten
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal EIA RS 422
Ausgangssignal INC + COMM
Ausgangstreiberlogik Differential, EIA RS 422
Strom pro Kanal -20...20 mA
Signalanstiegszeit 60 ns
Messbedingung für Signalanstiegzeit CL=25pF, RL=1kOhm
Signalabfallzeit 60 ns
Messbedingung für Signalabfallzeit CL=25pF, RL=1kOhm
Min. Zustandsdauer 62 ns
Drehrichtung A before B CW
Indexposition A low and B low
Index synchron zu AB Yes
Typische Stromaufnahme im Stillstand 22 mA
Max. Trägheitsmoment der Impulsscheibe 0.005 gcm²
Betriebstemperatur -40...+125 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 0 °
Produkt
Gewicht 5 g

Beschreibung

maxon ENX EASY Encoder bestechen durch ihre robuste Bauart und hohe Signalqualität. Der ENX EASY INT Absolute ist ein sterilisierbarer Single Turn Absolute Encoder mit 4096 Schritte pro Umdrehung für SSI oder BiSS-C Schnittstelle.
