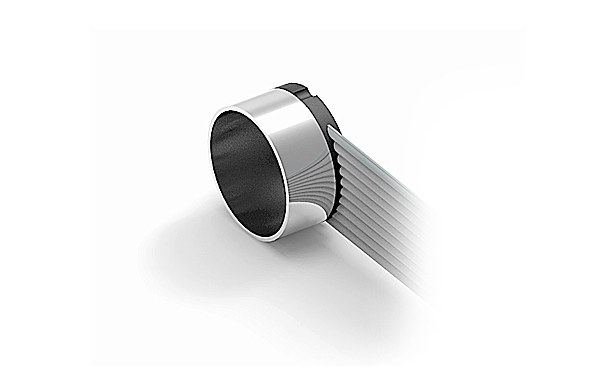

Encoder ENC 16 EASY Absolute, mit SSI Schnittstelle

Artikelnummer 488782

Encoder ENC 16 EASY Absolute, mit SSI Schnittstelle
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 104.10
5-19 € 90.84
20-49 € 77.47
ab 50 Auf Anfrage

Sensoren können nur als Komponente einer Kombination erworben werden.

Spezifikationen

Technische Abbildungen

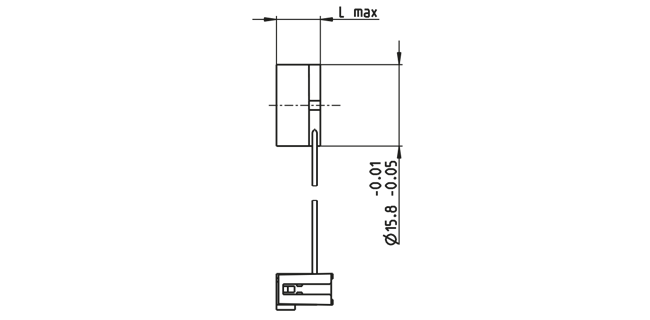

  • Massbild

Hinweis: Zeichnungen nicht massstabsgetreu.

Typ
Schritte pro Umdrehung 4096
Auflösung 12 bit single turn
Max. Gehäuselänge 8.5 mm
Max. elektrische Drehzahl 120000 min-1
Max. mechanische Drehzahl 25000 min-1
Technische Daten
Datenkodierung gray symmetric
Min. Clock Frequenz 0.04 MHz
Max. Clock Frequenz 4 MHz
Timeout 16 Mikrosekunden
Versorgungsspannung Vcc 5.0V ± 10.0%
Ausgangssignal CMOS
Ausgangssignal Absolute SSI
Ausgangstreiberlogik CMOS
Strom pro Kanal -20...20 mA
Drehrichtung positive Counting CW
Typische Stromaufnahme im Stillstand 17 mA
Max. Trägheitsmoment der Impulsscheibe 0.1 gcm²
Betriebstemperatur -40...+100 °C
Lage Encoderkabel zu Motorbefestigung bestimmt 0 °
Produkt
Gewicht 9 g

Beschreibung

maxon ENX Absolute-Encoder bestechen durch ihre robuste Bauart und hohe Signalqualität. Der ENX EASY Absolute ist ein Single turn Absolute Encoder mit 4096 Schritte pro Umdrehung für SSI oder BiSS-C Schnittstelle. Die Signalprotokolle SSI oder BiSS-C können ab Werk programmiert werden.
