Spezifikationen

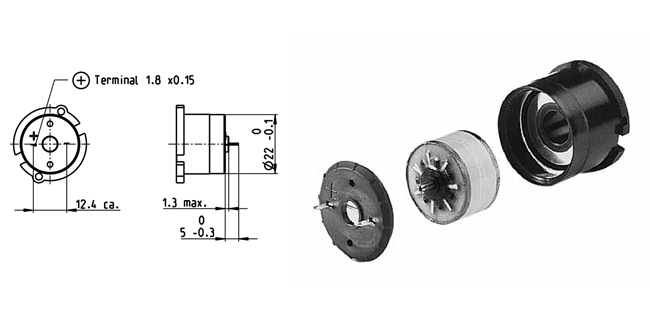

Hinweis: Zeichnungen nicht massstabsgetreu.
| Typ |
| Wellendurchmesser |
4 mm |
| Technische Daten |
| Abgabespannung pro 1000 min-1 |
0.52 V |
| Anschlusswiderstand Tacho |
37.7 Ω |
| Mittlere Welligkeit Spitze-Spitze (Rippel) |
6 % |
| Linearität zw. 500 und 5000 min -1 unbelastet |
0.2 % |
| Linearität bei Lastwiderstand von 10 kOhm |
0.7 % |
| Reversierfehler |
0.1 % |
| Temperaturkoeffizient der EMK (Magnet) |
-0.02 % / °C |
| Temperaturkoeffizient des Innenwiderstandes |
0.4 % / °C |
| Max. empfohlener Strom |
10 mA |
| Toleranz der Ausgangsspannung |
15 % |
| Rotorträgheitsmoment (nur Tacho) |
3 gcm² |
| Betriebstemperatur |
-20...+65 °C |
| Produkt |
| Gewicht |
19 g |
Beschreibung
Encoder, DC-Tachos und Resolver mit grosser Genauigkeit und hoher Auflösung der Signale werden aus Resonanzgründen vorwiegend auf Motoren mit durchgehender Welle montiert. Der Anbau ist auf die Motoren abgestimmt und muss im Lieferwerk erfolgen.
