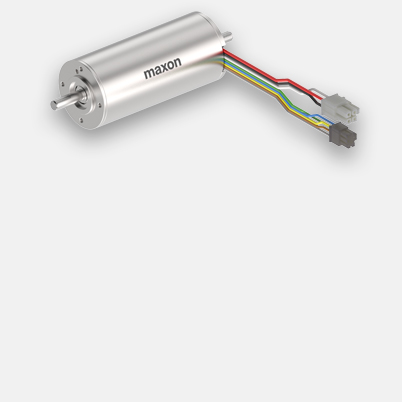

EC-max 40 Ø40 mm, bürstenlos, 120 Watt, mit Hall-Sensoren
Artikelnummer 283873
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 563.46 |
| 5-19 | € 435.36 | |
| 20-49 | € 323.89 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

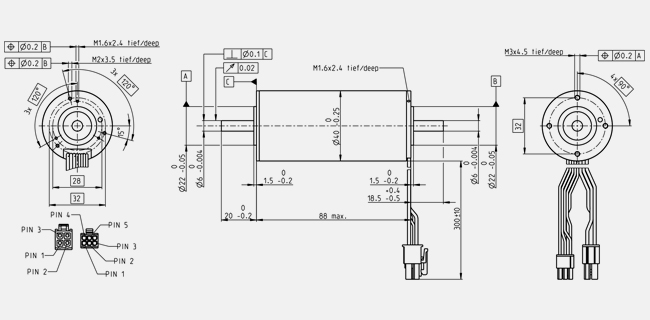

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 3610 min-1 |
| Leerlaufstrom | 72.7 mA |
| Nenndrehzahl | 2670 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 211 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.74 A |
| Anhaltemoment | 838 mNm |
| Anlaufstrom | 6.68 A |
| Max. Wirkungsgrad | 80 % |
| Kenndaten | |
| Anschlusswiderstand | 7.19 Ω |
| Anschlussinduktivität | 1.6 mH |
| Drehmomentkonstante | 126 mNm/A |
| Drehzahlkonstante | 76.1 min-1/V |
| Kennliniensteigung | 4.35 min-1/mNm |
| Mechanische Anlaufkonstante | 4.61 ms |
| Rotorträgheitsmoment | 101 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 3.45 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.29 K/W |
| Therm. Zeitkonstante der Wicklung | 4.37 s |
| Therm. Zeitkonstante des Motors | 1240 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 12000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 10 N |
| 0.14 mm, bei Radiallast > 10 N | |
| Max. axiale Belastung (dynamisch) | 8 N |
| Max. axiale Aufpresskraft (statisch) | 211 N |
| (statisch, Welle abgestützt) | 4000 N |
| Max. radiale Belastung | 80 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 720 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
