NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen
Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
Werte bei Nennspannung
Nennspannung
48 V
Leerlaufdrehzahl
9030 min-1
Leerlaufstrom
173 mA
Nenndrehzahl
7610 min-1
Nennmoment (max. Dauerdrehmoment)
94.2 mNm
Nennstrom (max. Dauerbelastungsstrom)
2.02 A
Anhaltemoment
636 mNm
Anlaufstrom
12.7 A
Max. Wirkungsgrad
78 %
Kenndaten
Anschlusswiderstand
3.78 Ω
Anschlussinduktivität
0.592 mH
Drehmomentkonstante
50 mNm/A
Drehzahlkonstante
191 min-1/V
Kennliniensteigung
14.4 min-1/mNm
Mechanische Anlaufkonstante
7.73 ms
Rotorträgheitsmoment
51.2 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft
4.63 K/W
Therm. Widerstand Wicklung-Gehäuse
0.542 K/W
Therm. Zeitkonstante der Wicklung
4.28 s
Therm. Zeitkonstante des Motors
926 s
Umgebungstemperatur
-40...+100 °C
Max. Wicklungstemperatur
+155 °C
Mechanische Daten
Lagerart
Kugellager
Grenzdrehzahl
12000 min-1
Axialspiel
0 mm, bei Radiallast < 10 N
0.14 mm, bei Radiallast > 10 N
Max. axiale Belastung (dynamisch)
8 N
Max. axiale Aufpresskraft (statisch)
211 N
(statisch, Welle abgestützt)
5000 N
Max. radiale Belastung
80 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl
1
Anzahl Phasen
3
Anzahl Sterilisationszyklen
0
Produkt
Gewicht
460 g
Bereichsdiagramm
Dauerbetriebsbereich
Kurzzeitbetriebsbereich
Beschreibung

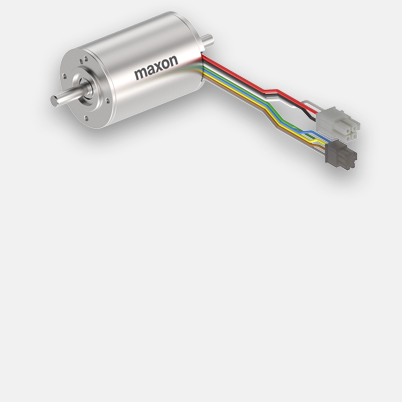

Das maxon EC-max-Programm knüpft an die Ideologie der erfolgreichen A-max und RE-maxMotoren an. Die elektronisch kommutierten Gleichstrommotoren basieren auf der Idee der Gleichteileplattformund ergeben im Baukastensystem mit Getrieben, Ist-Wert-Gebern und Bremsen ein grosses, marktorientiertes Sortiment.
