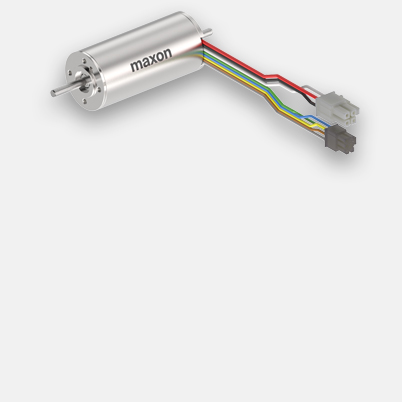

EC-max 30 Ø30 mm, bürstenlos, 60 Watt, mit Hall-Sensoren
Artikelnummer 272763
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 328.20 |
| 5-19 | € 253.68 | |
| 20-49 | € 188.63 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

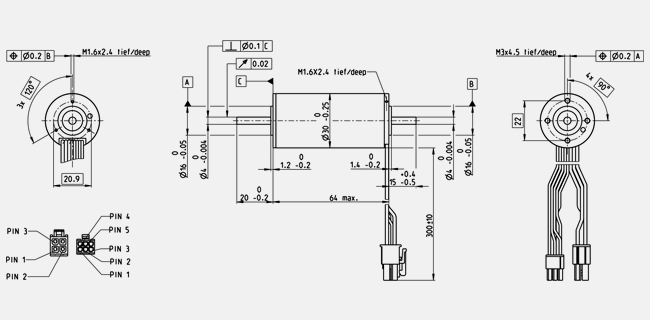

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 9340 min-1 |
| Leerlaufstrom | 231 mA |
| Nenndrehzahl | 8040 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 60.7 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.66 A |
| Anhaltemoment | 458 mNm |
| Anlaufstrom | 18.8 A |
| Max. Wirkungsgrad | 81 % |
| Kenndaten | |
| Anschlusswiderstand | 1.27 Ω |
| Anschlussinduktivität | 0.143 mH |
| Drehmomentkonstante | 24.3 mNm/A |
| Drehzahlkonstante | 393 min-1/V |
| Kennliniensteigung | 20.6 min-1/mNm |
| Mechanische Anlaufkonstante | 4.73 ms |
| Rotorträgheitsmoment | 21.9 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 7.4 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.5 K/W |
| Therm. Zeitkonstante der Wicklung | 2.71 s |
| Therm. Zeitkonstante des Motors | 1000 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 15000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 6 N |
| 0.14 mm, bei Radiallast > 6 N | |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft (statisch) | 98 N |
| (statisch, Welle abgestützt) | 1300 N |
| Max. radiale Belastung | 25 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 305 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
