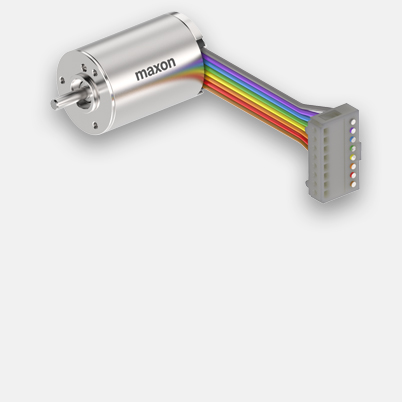

EC-max 22 Ø22 mm, bürstenlos, 12 Watt, mit Hall-Sensoren

Artikelnummer 283839

EC-max 22 Ø22 mm, bürstenlos, 12 Watt, mit Hall-Sensoren
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 208.41
5-19 € 161.05
20-49 € 119.79
ab 50 Auf Anfrage

Spezifikationen

Technische Abbildungen

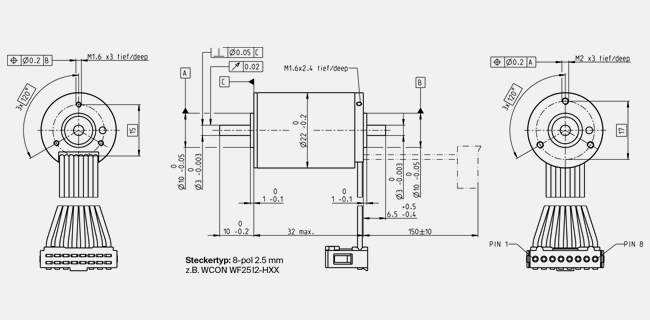

  • Massbild

Hinweis: Zeichnungen nicht massstabsgetreu.

Werte bei Nennspannung
Nennspannung 18 V
Leerlaufdrehzahl 12100 min-1
Leerlaufstrom 103 mA
Nenndrehzahl 8250 min-1
Nennmoment (max. Dauerdrehmoment) 10.9 mNm
Nennstrom (max. Dauerbelastungsstrom) 0.88 A
Anhaltemoment 35.4 mNm
Anlaufstrom 2.6 A
Max. Wirkungsgrad 66 %
Kenndaten
Anschlusswiderstand 6.93 Ω
Anschlussinduktivität 0.275 mH
Drehmomentkonstante 13.6 mNm/A
Drehzahlkonstante 701 min-1/V
Kennliniensteigung 356 min-1/mNm
Mechanische Anlaufkonstante 8.39 ms
Rotorträgheitsmoment 2.25 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 13.5 K/W
Therm. Widerstand Wicklung-Gehäuse 1.72 K/W
Therm. Zeitkonstante der Wicklung 1.85 s
Therm. Zeitkonstante des Motors 567 s
Umgebungstemperatur -40...+100 °C
Max. Wicklungstemperatur +155 °C
Mechanische Daten
Lagerart Kugellager
Grenzdrehzahl 18000 min-1
Axialspiel 0 mm, bei Radiallast < 4 N
0.14 mm, bei Radiallast > 4 N
Max. axiale Belastung (dynamisch) 3.5 N
Max. axiale Aufpresskraft (statisch) 53 N
(statisch, Welle abgestützt) 1400 N
Max. radiale Belastung 16 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 1
Anzahl Phasen 3
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 83 g

  • Bereichsdiagramm

    Dauerbetriebsbereich


    Kurzzeitbetriebsbereich


Beschreibung

Das maxon EC-max-Programm knüpft an die Ideologie der erfolgreichen A-max und RE-max
Motoren an. Die elektronisch kommutierten Gleichstrommotoren basieren auf der Idee der Gleichteileplattform
und ergeben im Baukastensystem mit Getrieben, Ist-Wert-Gebern und Bremsen
ein grosses, marktorientiertes Sortiment.
