Spezifikationen

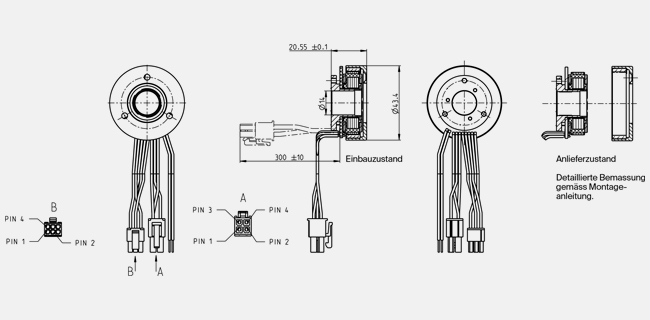

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
36 V |
| Leerlaufdrehzahl |
4780 min-1 |
| Leerlaufstrom |
62 mA |
| Nenndrehzahl |
3450 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
68.7 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
0.911 A |
| Anhaltemoment |
400 mNm |
| Anlaufstrom |
5.68 A |
| Max. Wirkungsgrad |
80 % |
| Kenndaten |
| Anschlusswiderstand |
6.34 Ω |
| Anschlussinduktivität |
3.09 mH |
| Drehmomentkonstante |
70.5 mNm/A |
| Drehzahlkonstante |
136 min-1/V |
| Kennliniensteigung |
12.2 min-1/mNm |
| Mechanische Anlaufkonstante |
19.1 ms |
| Rotorträgheitsmoment |
150 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
6.18 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
3.94 K/W |
| Therm. Zeitkonstante der Wicklung |
14.2 s |
| Therm. Zeitkonstante des Motors |
272 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
keine |
| Grenzdrehzahl |
10000 min-1 |
| Axialspiel |
0 mm, bei Radiallast < 0 N |
|
0 mm, bei Radiallast > 0 N |
| Max. axiale Belastung (dynamisch) |
0 N |
| Max. axiale Aufpresskraft (statisch) |
0 N |
| (statisch, Welle abgestützt) |
0 N |
| Max. radiale Belastung |
0 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
8 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
89 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

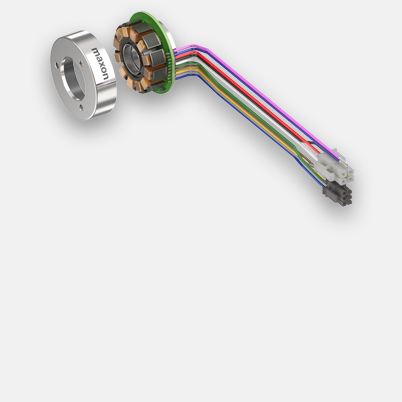

Die EC frameless Motoren sind BLDC Motor-Kits. Es werden Rotor und Stator getrennt geliefert – ohne Lagerung und ohne Motorwelle – und erst beim Zusammenbau verbunden. Die flache Bauform, die hohen Drehmomente und viel Platz für Kabeldurchführungen erlauben eine hohe Integration in Ihre Anwendung.
