| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 233.26 |
| 5-19 | € 182.21 | |
| 20-49 | € 148.42 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

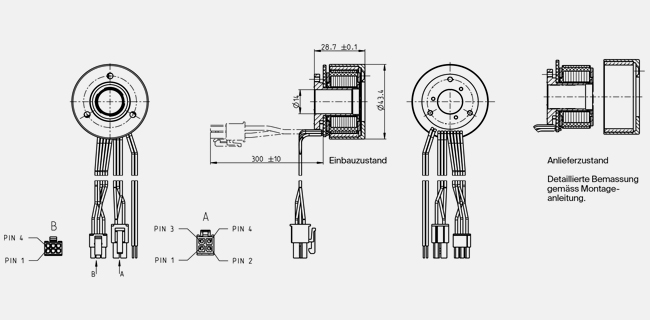

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 6320 min-1 |
| Leerlaufstrom | 166 mA |
| Nenndrehzahl | 5050 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 108 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.93 A |
| Anhaltemoment | 1050 mNm |
| Anlaufstrom | 19.6 A |
| Max. Wirkungsgrad | 83 % |
| Kenndaten | |
| Anschlusswiderstand | 1.83 Ω |
| Anschlussinduktivität | 0.966 mH |
| Drehmomentkonstante | 53.3 mNm/A |
| Drehzahlkonstante | 179 min-1/V |
| Kennliniensteigung | 6.15 min-1/mNm |
| Mechanische Anlaufkonstante | 15.5 ms |
| Rotorträgheitsmoment | 240 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 3.49 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 4.12 K/W |
| Therm. Zeitkonstante der Wicklung | 21.9 s |
| Therm. Zeitkonstante des Motors | 175 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | keine |
| Grenzdrehzahl | 10000 min-1 |
| Axialspiel | -1 mm, bei Radiallast < 0 N |
| -1 mm, bei Radiallast > 0 N | |
| Max. axiale Belastung (dynamisch) | 0 N |
| Max. axiale Aufpresskraft (statisch) | 0 N |
| (statisch, Welle abgestützt) | 0 N |
| Max. radiale Belastung | 0 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 8 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 143 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
