EC 90 flat Ø90mm, bürstenlos, 360 Watt, mit Hall-Sensoren und Kabel | mit Lüfter

Artikelnummer 607955

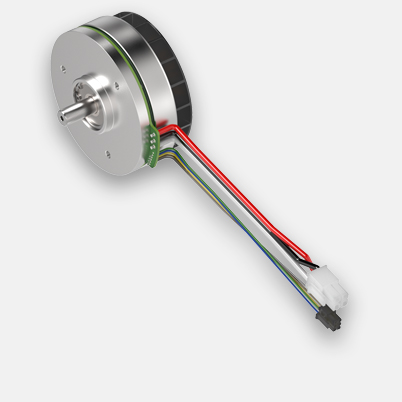

EC 90 flat Ø90mm, bürstenlos, 360 Watt, mit Hall-Sensoren und Kabel
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 254.10
5-19 € 213.26
20-49 € 184.73
ab 50 Auf Anfrage

Spezifikationen

Technische Abbildungen

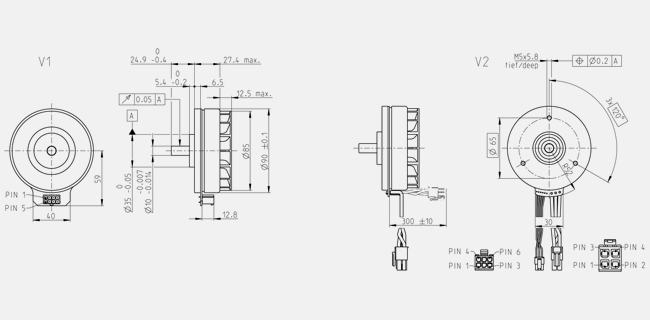

  • Massbild
Werte bei Nennspannung
Nennspannung 36 V
Leerlaufdrehzahl 3120 min-1
Leerlaufstrom 444 mA
Nenndrehzahl 2270 min-1
Nennmoment (max. Dauerdrehmoment) 941 mNm
Nennstrom (max. Dauerbelastungsstrom) 7.66 A
Anhaltemoment 4920 mNm
Anlaufstrom 70 A
Max. Wirkungsgrad 84 %
Kenndaten
Anschlusswiderstand 0.514 Ω
Anschlussinduktivität 0.554 mH
Drehmomentkonstante 108 mNm/A
Drehzahlkonstante 88.1 min-1/V
Kennliniensteigung 0.418 min-1/mNm
Mechanische Anlaufkonstante 14 ms
Rotorträgheitsmoment 3210 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 0.691 K/W
Therm. Widerstand Wicklung-Gehäuse 0.929 K/W
Therm. Zeitkonstante der Wicklung 17.1 s
Therm. Zeitkonstante des Motors 103 s
Umgebungstemperatur -40...+100 °C
Max. Wicklungstemperatur +125 °C
Mechanische Daten
Lagerart Kugellager
Grenzdrehzahl 5000 min-1
Axialspiel {0} {1}, bei Radiallast {2} {3} {4}
0.14 mm, bei Radiallast > 58 N
Max. axiale Belastung (dynamisch) 34 N
Max. axiale Aufpresskraft (statisch) 440 N
(statisch, Welle abgestützt) 8000 N
Max. radiale Belastung 100 N, 10 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 11
Anzahl Phasen 3
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 638 g

Beschreibung

Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.

Das Lüfterrad dient als aktive Kühlung während dem Betrieb, wodurch höchste Dauerdrehmomente erreicht werden können.
