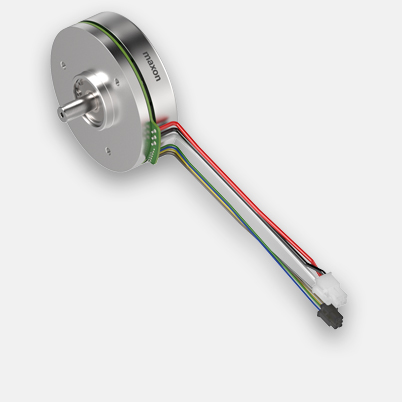

EC 90 flat Ø90mm, bürstenlos, 220 Watt, mit Hall-Sensoren und Kabel | offener Rotor

Artikelnummer 607946

EC 90 flat Ø90mm, bürstenlos, 220 Watt, mit Hall-Sensoren und Kabel
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 247.15
5-19 € 207.36
20-49 € 179.68
ab 50 Auf Anfrage

Spezifikationen

Technische Abbildungen

  • Massbild
Werte bei Nennspannung
Nennspannung 24 V
Leerlaufdrehzahl 3170 min-1
Leerlaufstrom 658 mA
Nenndrehzahl 2490 min-1
Nennmoment (max. Dauerdrehmoment) 729 mNm
Nennstrom (max. Dauerbelastungsstrom) 9.43 A
Anhaltemoment 5070 mNm
Anlaufstrom 111 A
Max. Wirkungsgrad 85 %
Kenndaten
Anschlusswiderstand 0.216 Ω
Anschlussinduktivität 0.232 mH
Drehmomentkonstante 71.2 mNm/A
Drehzahlkonstante 134 min-1/V
Kennliniensteigung 0.407 min-1/mNm
Mechanische Anlaufkonstante 12.3 ms
Rotorträgheitsmoment 2880 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 1.37 K/W
Therm. Widerstand Wicklung-Gehäuse 1.13 K/W
Therm. Zeitkonstante der Wicklung 21.3 s
Therm. Zeitkonstante des Motors 203 s
Umgebungstemperatur -40...+100 °C
Max. Wicklungstemperatur +125 °C
Mechanische Daten
Lagerart Kugellager
Grenzdrehzahl 5000 min-1
Axialspiel {0} {1}, bei Radiallast {2} {3} {4}
0.14 mm, bei Radiallast > 58 N
Max. axiale Belastung (dynamisch) 34 N
Max. axiale Aufpresskraft (statisch) 440 N
(statisch, Welle abgestützt) 8000 N
Max. radiale Belastung 100 N, 10 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 11
Anzahl Phasen 3
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 624 g

Beschreibung

Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.

Der offene Rotor unterstützt die Kühlung während dem Betrieb, wodurch höhere Dauerdrehmomente erreicht werden können.
