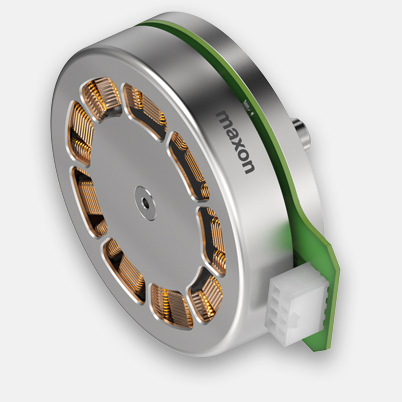

EC 90 flat Ø90mm, bürstenlos, 220 Watt, mit Hall-Sensoren | offener Rotor

Artikelnummer 607943

EC 90 flat Ø90mm, bürstenlos, 220 Watt, mit Hall-Sensoren
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 240.20
5-19 € 201.57
20-49 € 174.52
ab 50 Auf Anfrage

Spezifikationen

Technische Abbildungen

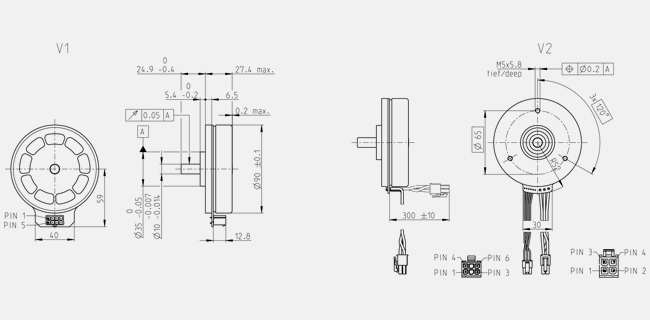

  • Massbild
Werte bei Nennspannung
Nennspannung 36 V
Leerlaufdrehzahl 3070 min-1
Leerlaufstrom 420 mA
Nenndrehzahl 2420 min-1
Nennmoment (max. Dauerdrehmoment) 721 mNm
Nennstrom (max. Dauerbelastungsstrom) 6.04 A
Anhaltemoment 5000 mNm
Anlaufstrom 70 A
Max. Wirkungsgrad 85 %
Kenndaten
Anschlusswiderstand 0.514 Ω
Anschlussinduktivität 0.554 mH
Drehmomentkonstante 110 mNm/A
Drehzahlkonstante 86.8 min-1/V
Kennliniensteigung 0.406 min-1/mNm
Mechanische Anlaufkonstante 12.2 ms
Rotorträgheitsmoment 2880 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 1.39 K/W
Therm. Widerstand Wicklung-Gehäuse 1.15 K/W
Therm. Zeitkonstante der Wicklung 21.1 s
Therm. Zeitkonstante des Motors 207 s
Umgebungstemperatur -40...+100 °C
Max. Wicklungstemperatur +125 °C
Mechanische Daten
Lagerart Kugellager
Grenzdrehzahl 5000 min-1
Axialspiel {0} {1}, bei Radiallast {2} {3} {4}
0.14 mm, bei Radiallast > 58 N
Max. axiale Belastung (dynamisch) 34 N
Max. axiale Aufpresskraft (statisch) 440 N
(statisch, Welle abgestützt) 8000 N
Max. radiale Belastung 100 N, 10 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 11
Anzahl Phasen 3
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 624 g

Beschreibung

Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.

Der offene Rotor unterstützt die Kühlung während dem Betrieb, wodurch höhere Dauerdrehmomente erreicht werden können.
