Details

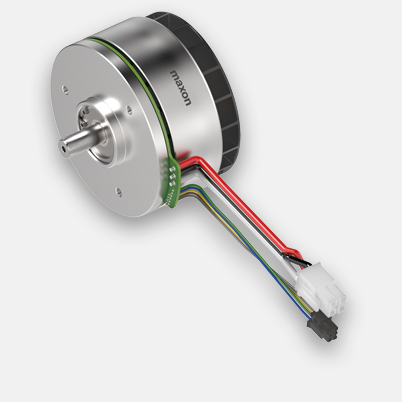

EC 90 flat Ø90mm, bürstenlos, 600 Watt, mit Hall-Sensoren und Kabel | mit Lüfter
Artikelnummer 607939
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 306.41 |
| 5-19 | € 257.04 | |
| 20-49 | € 222.62 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

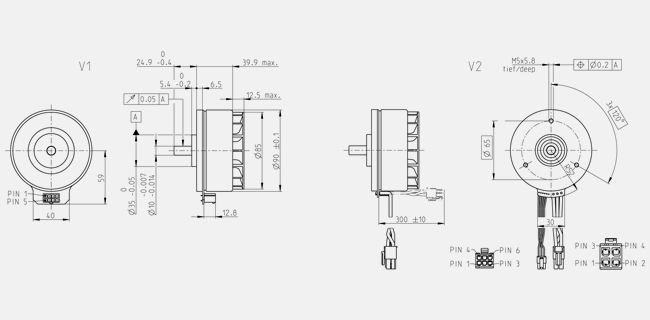

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 1960 min-1 |
| Leerlaufstrom | 283 mA |
| Nenndrehzahl | 1520 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 1490 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 5.95 A |
| Anhaltemoment | 9410 mNm |
| Anlaufstrom | 56.9 A |
| Max. Wirkungsgrad | 86 % |
| Kenndaten | |
| Anschlusswiderstand | 0.844 Ω |
| Anschlussinduktivität | 1.07 mH |
| Drehmomentkonstante | 231 mNm/A |
| Drehzahlkonstante | 41.3 min-1/V |
| Kennliniensteigung | 0.151 min-1/mNm |
| Mechanische Anlaufkonstante | 8.05 ms |
| Rotorträgheitsmoment | 5100 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 0.91 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.86 K/W |
| Therm. Zeitkonstante der Wicklung | 25.6 s |
| Therm. Zeitkonstante des Motors | 135 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 5000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 58 N |
| 0.14 mm, bei Radiallast > 58 N | |
| Max. axiale Belastung (dynamisch) | 34 N |
| Max. axiale Aufpresskraft (statisch) | 440 N |
| (statisch, Welle abgestützt) | 8000 N |
| Max. radiale Belastung | 130 N, 10 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 11 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 988 g |
Beschreibung
Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.Das Lüfterrad dient als aktive Kühlung während dem Betrieb, wodurch höchste Dauerdrehmomente erreicht werden können.
