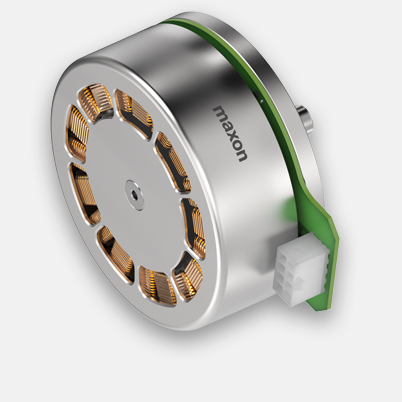

EC 90 flat Ø90mm, bürstenlos, 400 Watt, mit Hall-Sensoren | offener Rotor
Artikelnummer 607930
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 290.41 |
| 5-19 | € 243.68 | |
| 20-49 | € 211.05 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

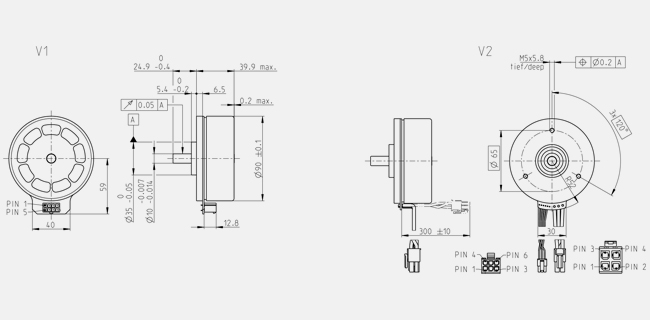

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 30 V |
| Leerlaufdrehzahl | 2080 min-1 |
| Leerlaufstrom | 475 mA |
| Nenndrehzahl | 1700 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 1260 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 8.72 A |
| Anhaltemoment | 9950 mNm |
| Anlaufstrom | 107 A |
| Max. Wirkungsgrad | 87 % |
| Kenndaten | |
| Anschlusswiderstand | 0.28 Ω |
| Anschlussinduktivität | 0.369 mH |
| Drehmomentkonstante | 136 mNm/A |
| Drehzahlkonstante | 70.2 min-1/V |
| Kennliniensteigung | 0.144 min-1/mNm |
| Mechanische Anlaufkonstante | 7.21 ms |
| Rotorträgheitsmoment | 4760 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.37 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.02 K/W |
| Therm. Zeitkonstante der Wicklung | 31.9 s |
| Therm. Zeitkonstante des Motors | 204 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 5000 min-1 |
| Axialspiel | {0} {1}, bei Radiallast {2} {3} {4} |
| 0.14 mm, bei Radiallast > 58 N | |
| Max. axiale Belastung (dynamisch) | 34 N |
| Max. axiale Aufpresskraft (statisch) | 440 N |
| (statisch, Welle abgestützt) | 8000 N |
| Max. radiale Belastung | 130 N, 10 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 11 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 964 g |
Beschreibung
Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.Der offene Rotor unterstützt die Kühlung während dem Betrieb, wodurch höhere Dauerdrehmomente erreicht werden können.
