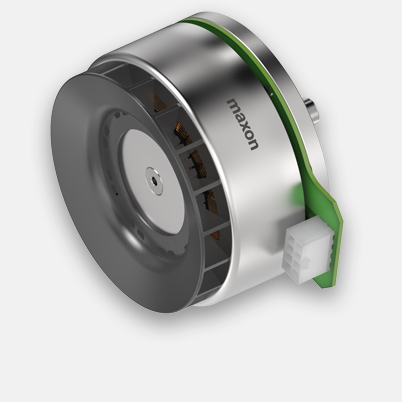

EC 90 flat Ø90mm, bürstenlos, 600 Watt, mit Hall-Sensoren | mit Lüfter
Artikelnummer 597974
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 298.31 |
| 5-19 | € 250.31 | |
| 20-49 | € 216.84 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen
- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 30 V |
| Leerlaufdrehzahl | 2080 min-1 |
| Leerlaufstrom | 493 mA |
| Nenndrehzahl | 1620 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 1560 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 10.5 A |
| Anhaltemoment | 9950 mNm |
| Anlaufstrom | 107 A |
| Max. Wirkungsgrad | 87 % |
| Kenndaten | |
| Anschlusswiderstand | 0.28 Ω |
| Anschlussinduktivität | 0.369 mH |
| Drehmomentkonstante | 136 mNm/A |
| Drehzahlkonstante | 70.2 min-1/V |
| Kennliniensteigung | 0.144 min-1/mNm |
| Mechanische Anlaufkonstante | 7.72 ms |
| Rotorträgheitsmoment | 5100 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 0.867 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.848 K/W |
| Therm. Zeitkonstante der Wicklung | 26.5 s |
| Therm. Zeitkonstante des Motors | 129 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 5000 min-1 |
| Axialspiel | 0.14 mm, bei Radiallast < 58 N |
| 0.14 mm, bei Radiallast > 58 N | |
| Max. axiale Belastung (dynamisch) | 34 N |
| Max. axiale Aufpresskraft (statisch) | 440 N |
| (statisch, Welle abgestützt) | 8000 N |
| Max. radiale Belastung | 130 N, 10 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 11 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 988 g |
Beschreibung
Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.Das Lüfterrad dient als aktive Kühlung während dem Betrieb, wodurch höchste Dauerdrehmomente erreicht werden können.
