Spezifikationen

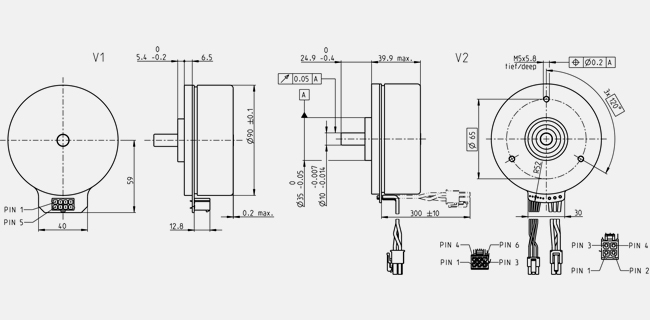

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
18 V |
| Leerlaufdrehzahl |
2110 min-1 |
| Leerlaufstrom |
830 mA |
| Nenndrehzahl |
1790 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
1020 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
12.2 A |
| Anhaltemoment |
10100 mNm |
| Anlaufstrom |
186 A |
| Max. Wirkungsgrad |
87 % |
| Kenndaten |
| Anschlusswiderstand |
0.0968 Ω |
| Anschlussinduktivität |
0.133 mH |
| Drehmomentkonstante |
80.7 mNm/A |
| Drehzahlkonstante |
118 min-1/V |
| Kennliniensteigung |
0.142 min-1/mNm |
| Mechanische Anlaufkonstante |
7.51 ms |
| Rotorträgheitsmoment |
5060 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
1.73 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
1.82 K/W |
| Therm. Zeitkonstante der Wicklung |
60.5 s |
| Therm. Zeitkonstante des Motors |
257 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
Kugellager |
| Grenzdrehzahl |
5000 min-1 |
| Axialspiel |
{0} {1}, bei Radiallast {2} {3} {4} |
|
0.14 mm, bei Radiallast > 58 N |
| Max. axiale Belastung (dynamisch) |
34 N |
| Max. axiale Aufpresskraft (statisch) |
440 N |
| (statisch, Welle abgestützt) |
8000 N |
| Max. radiale Belastung |
130 N, 10 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
11 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
985 g |
Beschreibung

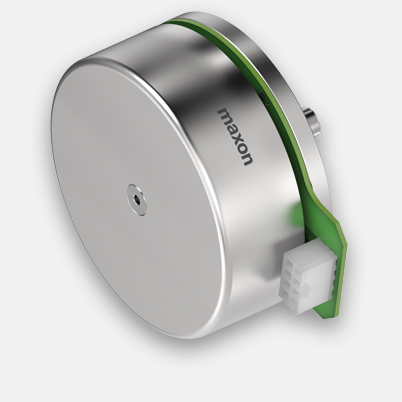

Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.
