Spezifikationen
| Werte bei Nennspannung |
| Nennspannung |
48 V |
| Leerlaufdrehzahl |
4020 min-1 |
| Leerlaufstrom |
221 mA |
| Nenndrehzahl |
3460 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
301 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
2.63 A |
| Anhaltemoment |
2650 mNm |
| Anlaufstrom |
43.9 A |
| Max. Wirkungsgrad |
86 % |
| Kenndaten |
| Anschlusswiderstand |
1.09 Ω |
| Anschlussinduktivität |
1.28 mH |
| Drehmomentkonstante |
113 mNm/A |
| Drehzahlkonstante |
84.8 min-1/V |
| Kennliniensteigung |
0.823 min-1/mNm |
| Mechanische Anlaufkonstante |
7.2 ms |
| Rotorträgheitsmoment |
835 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
2.59 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
3.8 K/W |
| Therm. Zeitkonstante der Wicklung |
49.7 s |
| Therm. Zeitkonstante des Motors |
93.4 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
Kugellager |
| Grenzdrehzahl |
6000 min-1 |
| Axialspiel |
0 mm, bei Radiallast < 12 N |
|
0.14 mm, bei Radiallast > 12 N |
| Max. axiale Belastung (dynamisch) |
12 N |
| Max. axiale Aufpresskraft (statisch) |
170 N |
| (statisch, Welle abgestützt) |
8000 N |
| Max. radiale Belastung |
112 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
7 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
370 g |
Beschreibung

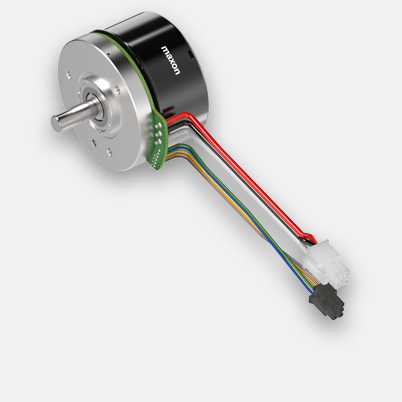

Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.
