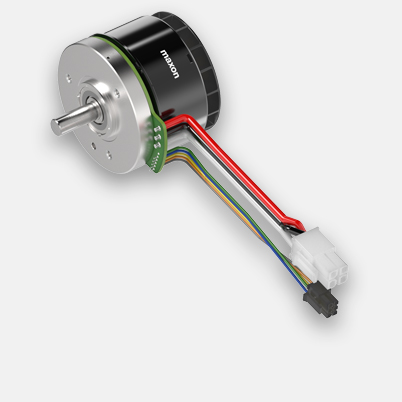

EC 60 flat Ø60mm, bürstenlos, 200 Watt, mit Hall-Sensoren und Kabel | mit Lüfter

Artikelnummer 642221

EC 60 flat Ø60mm, bürstenlos, 200 Watt, mit Hall-Sensoren und Kabel
Preisstaffeln Anzahl Stückpreis
Preise exkl. MwSt, zzgl. Versandkosten 1-4 € 160.94
5-19 € 141.47
20-49 € 118.21
ab 50 Auf Anfrage

Spezifikationen

Technische Abbildungen

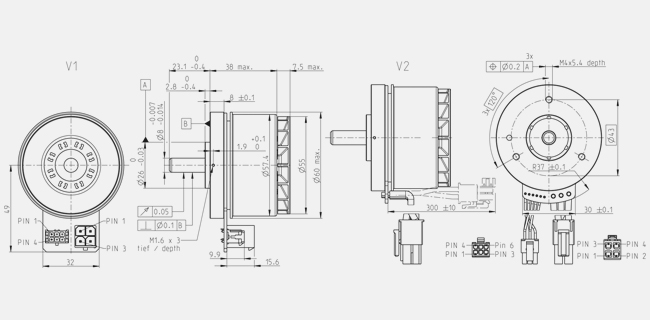

  • Massbild
Werte bei Nennspannung
Nennspannung 24 V
Leerlaufdrehzahl 4300 min-1
Leerlaufstrom 497 mA
Nenndrehzahl 3240 min-1
Nennmoment (max. Dauerdrehmoment) 540 mNm
Nennstrom (max. Dauerbelastungsstrom) 9.34 A
Anhaltemoment 2510 mNm
Anlaufstrom 83.2 A
Max. Wirkungsgrad 85 %
Kenndaten
Anschlusswiderstand 0.288 Ω
Anschlussinduktivität 0.279 mH
Drehmomentkonstante 52.5 mNm/A
Drehzahlkonstante 182 min-1/V
Kennliniensteigung 0.998 min-1/mNm
Mechanische Anlaufkonstante 8.69 ms
Rotorträgheitsmoment 832 gcm²
Thermische Daten
Therm. Widerstand Gehäuse-Luft 1.22 K/W
Therm. Widerstand Wicklung-Gehäuse 0.842 K/W
Therm. Zeitkonstante der Wicklung 9.17 s
Therm. Zeitkonstante des Motors 44 s
Umgebungstemperatur -40...+100 °C
Max. Wicklungstemperatur +125 °C
Mechanische Daten
Lagerart Kugellager
Grenzdrehzahl 6000 min-1
Axialspiel 0 mm, bei Radiallast < 12 N
0.14 mm, bei Radiallast > 12 N
Max. axiale Belastung (dynamisch) 12 N
Max. axiale Aufpresskraft (statisch) 170 N
(statisch, Welle abgestützt) 8000 N
Max. radiale Belastung 112 N, 5 mm ab Flansch
Weitere Spezifikationen
Polpaarzahl 7
Anzahl Phasen 3
Anzahl Sterilisationszyklen 0
Produkt
Gewicht 375 g

Beschreibung

Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.

Das Lüfterrad dient als aktive Kühlung während dem Betrieb, wodurch höchste Dauerdrehmomente erreicht werden können.
