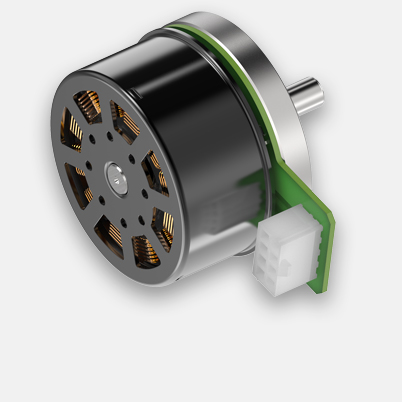

EC 60 flat Ø60mm, bürstenlos, 150 Watt, mit Hall-Sensoren | offener Rotor
Artikelnummer 625858
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 146.94 |
| 5-19 | € 129.15 | |
| 20-49 | € 107.89 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

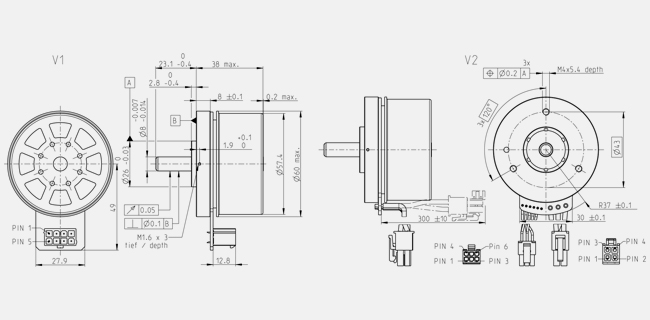

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 4300 min-1 |
| Leerlaufstrom | 497 mA |
| Nenndrehzahl | 3480 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 405 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 7.29 A |
| Anhaltemoment | 2510 mNm |
| Anlaufstrom | 83.2 A |
| Max. Wirkungsgrad | 85 % |
| Kenndaten | |
| Anschlusswiderstand | 0.288 Ω |
| Anschlussinduktivität | 0.279 mH |
| Drehmomentkonstante | 52.5 mNm/A |
| Drehzahlkonstante | 182 min-1/V |
| Kennliniensteigung | 0.998 min-1/mNm |
| Mechanische Anlaufkonstante | 8.46 ms |
| Rotorträgheitsmoment | 810 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.94 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.48 K/W |
| Therm. Zeitkonstante der Wicklung | 16.1 s |
| Therm. Zeitkonstante des Motors | 69.9 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 12 N |
| 0.14 mm, bei Radiallast > 12 N | |
| Max. axiale Belastung (dynamisch) | 12 N |
| Max. axiale Aufpresskraft (statisch) | 170 N |
| (statisch, Welle abgestützt) | 8000 N |
| Max. radiale Belastung | 112 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 7 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 350 g |
Beschreibung
Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.Der offene Rotor unterstützt die Kühlung während dem Betrieb, wodurch höhere Dauerdrehmomente erreicht werden können.
