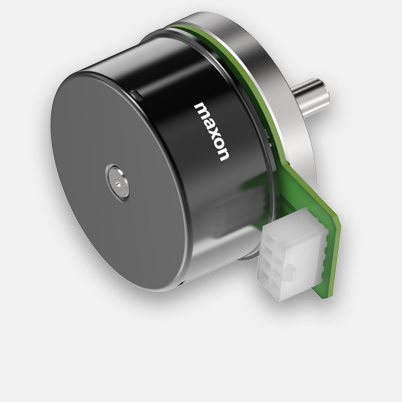

EC 60 flat Ø60mm, bürstenlos, 100 Watt, mit Hall-Sensoren
Artikelnummer 625855
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 139.89 |
| 5-19 | € 122.94 | |
| 20-49 | € 102.73 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

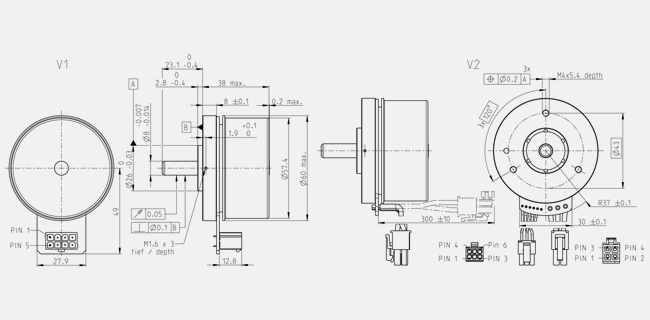

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 4300 min-1 |
| Leerlaufstrom | 493 mA |
| Nenndrehzahl | 3730 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 272 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 5.18 A |
| Anhaltemoment | 2510 mNm |
| Anlaufstrom | 83.2 A |
| Max. Wirkungsgrad | 85 % |
| Kenndaten | |
| Anschlusswiderstand | 0.288 Ω |
| Anschlussinduktivität | 0.279 mH |
| Drehmomentkonstante | 52.5 mNm/A |
| Drehzahlkonstante | 182 min-1/V |
| Kennliniensteigung | 0.998 min-1/mNm |
| Mechanische Anlaufkonstante | 8.72 ms |
| Rotorträgheitsmoment | 835 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 2.5 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 3.8 K/W |
| Therm. Zeitkonstante der Wicklung | 41.4 s |
| Therm. Zeitkonstante des Motors | 90 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 12 N |
| 0.14 mm, bei Radiallast > 12 N | |
| Max. axiale Belastung (dynamisch) | 12 N |
| Max. axiale Aufpresskraft (statisch) | 170 N |
| (statisch, Welle abgestützt) | 8000 N |
| Max. radiale Belastung | 112 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 7 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 355 g |
