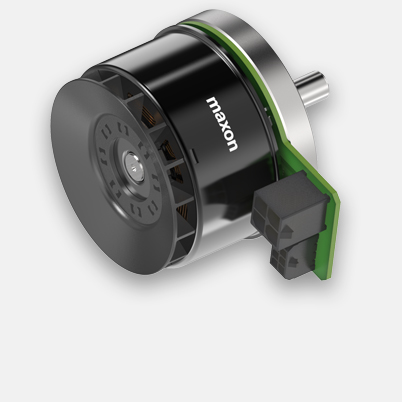

EC 60 flat Ø60mm, bürstenlos, 200 Watt, mit Hall-Sensoren | mit Lüfter
Artikelnummer 614949
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 156.00 |
| 5-19 | € 137.05 | |
| 20-49 | € 114.52 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen
- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 4300 min-1 |
| Leerlaufstrom | 497 mA |
| Nenndrehzahl | 3240 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 540 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 9.34 A |
| Anhaltemoment | 2510 mNm |
| Anlaufstrom | 83.2 A |
| Max. Wirkungsgrad | 85 % |
| Kenndaten | |
| Anschlusswiderstand | 0.288 Ω |
| Anschlussinduktivität | 0.279 mH |
| Drehmomentkonstante | 52.5 mNm/A |
| Drehzahlkonstante | 182 min-1/V |
| Kennliniensteigung | 0.998 min-1/mNm |
| Mechanische Anlaufkonstante | 8.69 ms |
| Rotorträgheitsmoment | 832 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.22 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.842 K/W |
| Therm. Zeitkonstante der Wicklung | 9.17 s |
| Therm. Zeitkonstante des Motors | 44 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 12 N |
| 0.14 mm, bei Radiallast > 12 N | |
| Max. axiale Belastung (dynamisch) | 12 N |
| Max. axiale Aufpresskraft (statisch) | 170 N |
| (statisch, Welle abgestützt) | 8000 N |
| Max. radiale Belastung | 112 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 7 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 360 g |
Beschreibung
Die bürstenlosen EC-Flachmotoren sind dank der flachen Bauform in vielen Anwendungen genau der richtige Antrieb. Die durchdachte, einfache Konstruktion erlaubt eine weitgehend automatisierte Fertigung und resultiert in einem günstigen Preis.Das Lüfterrad dient als aktive Kühlung während dem Betrieb, wodurch höchste Dauerdrehmomente erreicht werden können.
