| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 195.68 |
| 5-19 | € 155.36 | |
| 20-49 | € 128.52 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

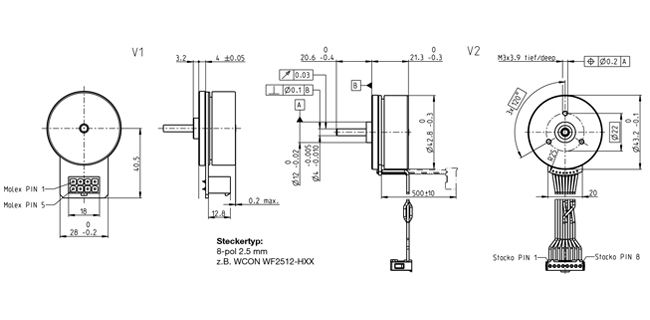

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 3360 min-1 |
| Leerlaufstrom | 42.3 mA |
| Nenndrehzahl | 2360 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 90.5 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.828 A |
| Anhaltemoment | 484 mNm |
| Anlaufstrom | 4.81 A |
| Max. Wirkungsgrad | 82 % |
| Kenndaten | |
| Anschlusswiderstand | 7.48 Ω |
| Anschlussinduktivität | 5.15 mH |
| Drehmomentkonstante | 101 mNm/A |
| Drehzahlkonstante | 95 min-1/V |
| Kennliniensteigung | 7.07 min-1/mNm |
| Mechanische Anlaufkonstante | 10 ms |
| Rotorträgheitsmoment | 135 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 6.23 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 4.25 K/W |
| Therm. Zeitkonstante der Wicklung | 19.1 s |
| Therm. Zeitkonstante des Motors | 311 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 10000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 4 N |
| 0.14 mm, bei Radiallast > 4 N | |
| Max. axiale Belastung (dynamisch) | 3.8 N |
| Max. axiale Aufpresskraft (statisch) | 53 N |
| (statisch, Welle abgestützt) | 1000 N |
| Max. radiale Belastung | 20 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 8 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 110 g |
