| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 97.15 |
| 5-19 | € 85.68 | |
| 20-49 | € 72.31 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

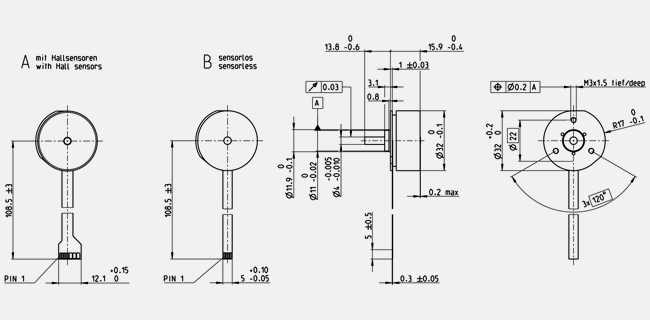

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 4530 min-1 |
| Leerlaufstrom | 36.9 mA |
| Nenndrehzahl | 2750 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 25.5 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.5 A |
| Anhaltemoment | 85.3 mNm |
| Anlaufstrom | 1.74 A |
| Max. Wirkungsgrad | 73 % |
| Kenndaten | |
| Anschlusswiderstand | 13.8 Ω |
| Anschlussinduktivität | 7.72 mH |
| Drehmomentkonstante | 49 mNm/A |
| Drehzahlkonstante | 195 min-1/V |
| Kennliniensteigung | 54.8 min-1/mNm |
| Mechanische Anlaufkonstante | 20.1 ms |
| Rotorträgheitsmoment | 35 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 10.9 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 4.99 K/W |
| Therm. Zeitkonstante der Wicklung | 8.79 s |
| Therm. Zeitkonstante des Motors | 121 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 10000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 5 N |
| 0.6 mm, bei Radiallast > 5 N | |
| Max. axiale Belastung (dynamisch) | 4.8 N |
| Max. axiale Aufpresskraft (statisch) | 45 N |
| (statisch, Welle abgestützt) | 1000 N |
| Max. radiale Belastung | 14 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 4 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 57 g |
