| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 101.05 |
| 5-19 | € 86.84 | |
| 20-49 | € 71.16 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

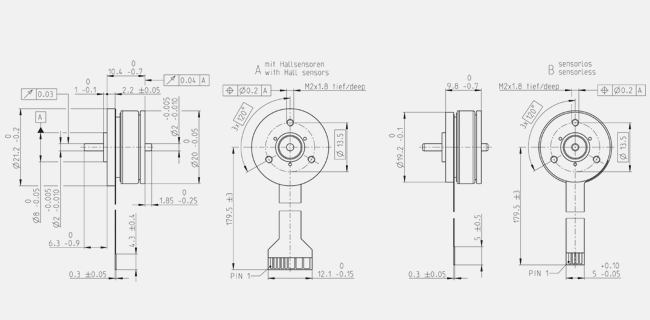

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 12 V |
| Leerlaufdrehzahl | 9140 min-1 |
| Leerlaufstrom | 43 mA |
| Nenndrehzahl | 3510 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 3.07 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.293 A |
| Anhaltemoment | 5.67 mNm |
| Anlaufstrom | 0.503 A |
| Max. Wirkungsgrad | 51 % |
| Kenndaten | |
| Anschlusswiderstand | 23.9 Ω |
| Anschlussinduktivität | 2.35 mH |
| Drehmomentkonstante | 11.3 mNm/A |
| Drehzahlkonstante | 847 min-1/V |
| Kennliniensteigung | 1790 min-1/mNm |
| Mechanische Anlaufkonstante | 72.1 ms |
| Rotorträgheitsmoment | 3.84 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 19.9 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 8.56 K/W |
| Therm. Zeitkonstante der Wicklung | 2.65 s |
| Therm. Zeitkonstante des Motors | 33.1 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 15000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 2 N |
| 0.14 mm, bei Radiallast > 2 N | |
| Max. axiale Belastung (dynamisch) | 1.8 N |
| Max. axiale Aufpresskraft (statisch) | 18 N |
| (statisch, Welle abgestützt) | 200 N |
| Max. radiale Belastung | 1.9 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 4 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 15 g |
