| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 86.52 |
| 5-19 | € 74.31 | |
| 20-49 | € 60.84 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

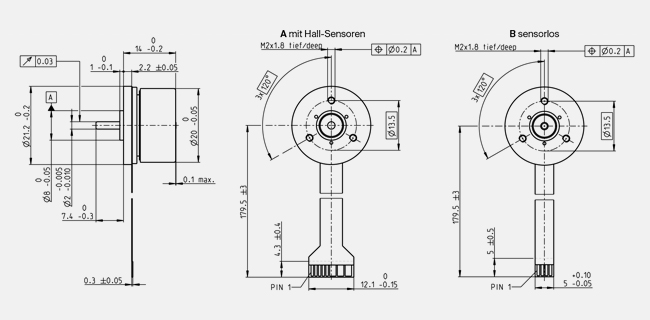

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 12 V |
| Leerlaufdrehzahl | 9380 min-1 |
| Leerlaufstrom | 51.1 mA |
| Nenndrehzahl | 5170 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 7.59 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.655 A |
| Anhaltemoment | 18.9 mNm |
| Anlaufstrom | 1.61 A |
| Max. Wirkungsgrad | 68 % |
| Kenndaten | |
| Anschlusswiderstand | 7.45 Ω |
| Anschlussinduktivität | 0.754 mH |
| Drehmomentkonstante | 11.8 mNm/A |
| Drehzahlkonstante | 812 min-1/V |
| Kennliniensteigung | 515 min-1/mNm |
| Mechanische Anlaufkonstante | 27.5 ms |
| Rotorträgheitsmoment | 5.1 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 16.7 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.66 K/W |
| Therm. Zeitkonstante der Wicklung | 1.44 s |
| Therm. Zeitkonstante des Motors | 27.7 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 15000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 2 N |
| 0.14 mm, bei Radiallast > 2 N | |
| Max. axiale Belastung (dynamisch) | 1.8 N |
| Max. axiale Aufpresskraft (statisch) | 26 N |
| (statisch, Welle abgestützt) | 200 N |
| Max. radiale Belastung | 5.3 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 4 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 22 g |
