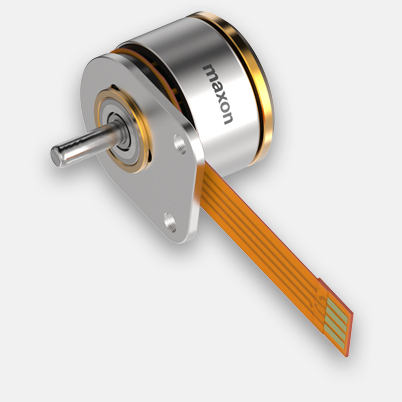

EC 14 flat Ø13.6 mm, bürstenlos, 1.5 Watt, sensorlos
Artikelnummer 236679
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 101.15 |
| 5-19 | € 89.26 | |
| 20-49 | € 75.37 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen
- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 18 V |
| Leerlaufdrehzahl | 19900 min-1 |
| Leerlaufstrom | 51.7 mA |
| Nenndrehzahl | 9390 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 1.74 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.256 A |
| Anhaltemoment | 3.6 mNm |
| Anlaufstrom | 0.474 A |
| Max. Wirkungsgrad | 48 % |
| Kenndaten | |
| Anschlusswiderstand | 38 Ω |
| Anschlussinduktivität | 0.962 mH |
| Drehmomentkonstante | 7.6 mNm/A |
| Drehzahlkonstante | 1260 min-1/V |
| Kennliniensteigung | 6270 min-1/mNm |
| Mechanische Anlaufkonstante | 72.3 ms |
| Rotorträgheitsmoment | 1.1 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 11.6 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 11.3 K/W |
| Therm. Zeitkonstante der Wicklung | 1.37 s |
| Therm. Zeitkonstante des Motors | 49.2 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 22000 min-1 |
| Axialspiel | {0} {1}, bei Radiallast {2} {3} {4} |
| 0.14 mm, bei Radiallast > 1.5 N | |
| Max. axiale Belastung (dynamisch) | 1.3 N |
| Max. axiale Aufpresskraft (statisch) | 18 N |
| (statisch, Welle abgestützt) | 200 N |
| Max. radiale Belastung | 3.4 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 4 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 8 g |
