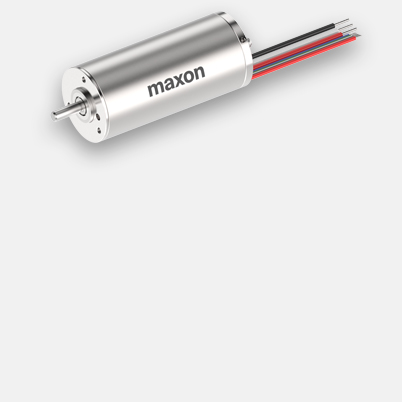

EC-4pole 22 Ø22 mm, bürstenlos, 90 Watt | High Power
Artikelnummer 323219
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 650.93 |
| 5-19 | € 552.40 | |
| 20-49 | € 447.57 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

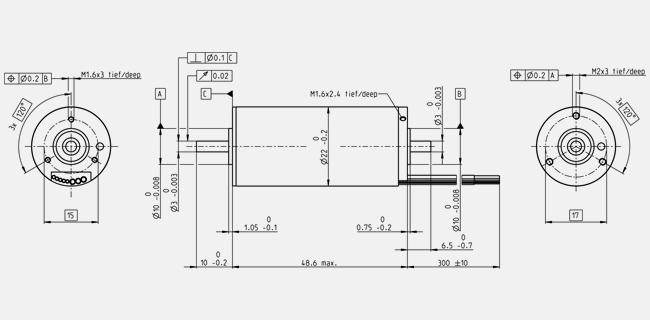

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 16300 min-1 |
| Leerlaufstrom | 109 mA |
| Nenndrehzahl | 14900 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 43.7 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.16 A |
| Anhaltemoment | 612 mNm |
| Anlaufstrom | 29.1 A |
| Max. Wirkungsgrad | 88 % |
| Kenndaten | |
| Anschlusswiderstand | 1.24 Ω |
| Anschlussinduktivität | 0.113 mH |
| Drehmomentkonstante | 21.1 mNm/A |
| Drehzahlkonstante | 453 min-1/V |
| Kennliniensteigung | 26.7 min-1/mNm |
| Mechanische Anlaufkonstante | 1.55 ms |
| Rotorträgheitsmoment | 5.54 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 12.2 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.19 K/W |
| Therm. Zeitkonstante der Wicklung | 5.12 s |
| Therm. Zeitkonstante des Motors | 482 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 25000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 3 N |
| 0.14 mm, bei Radiallast > 3 N | |
| Max. axiale Belastung (dynamisch) | 4 N |
| Max. axiale Aufpresskraft (statisch) | 53 N |
| (statisch, Welle abgestützt) | 1000 N |
| Max. radiale Belastung | 16 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 2 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 125 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
