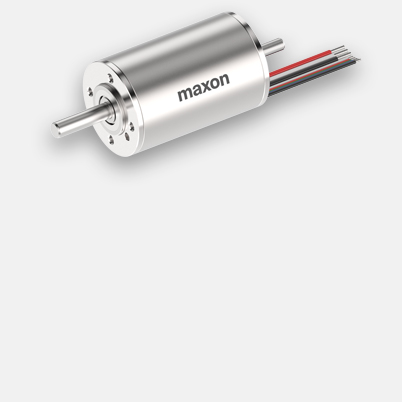

EC-4pole 30 Ø30 mm, bürstenlos, 100 Watt | High Power
Artikelnummer 309758
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 780.29 |
| 5-19 | € 662.19 | |
| 20-49 | € 536.40 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

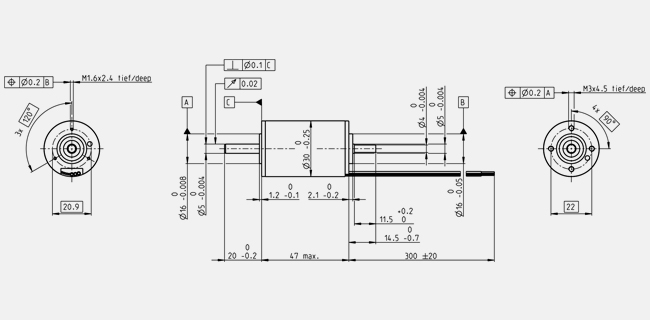

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 48 V |
| Leerlaufdrehzahl | 17500 min-1 |
| Leerlaufstrom | 189 mA |
| Nenndrehzahl | 16400 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 73.4 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.95 A |
| Anhaltemoment | 1500 mNm |
| Anlaufstrom | 57.4 A |
| Max. Wirkungsgrad | 89 % |
| Kenndaten | |
| Anschlusswiderstand | 0.836 Ω |
| Anschlussinduktivität | 0.118 mH |
| Drehmomentkonstante | 26.1 mNm/A |
| Drehzahlkonstante | 365 min-1/V |
| Kennliniensteigung | 11.7 min-1/mNm |
| Mechanische Anlaufkonstante | 2.24 ms |
| Rotorträgheitsmoment | 18.3 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 8.96 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.74 K/W |
| Therm. Zeitkonstante der Wicklung | 4 s |
| Therm. Zeitkonstante des Motors | 968 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 25000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 4 N |
| 0.14 mm, bei Radiallast > 4 N | |
| Max. axiale Belastung (dynamisch) | 5.5 N |
| Max. axiale Aufpresskraft (statisch) | 73 N |
| (statisch, Welle abgestützt) | 2000 N |
| Max. radiale Belastung | 25 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 2 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 210 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
