Spezifikationen

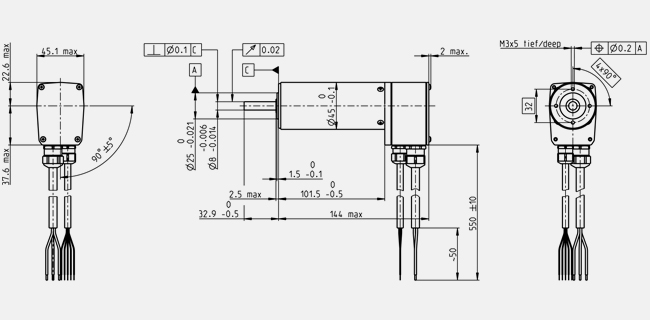

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
24 V |
| Leerlaufdrehzahl |
8670 min-1 |
| Leerlaufstrom |
897 mA |
| Nenndrehzahl |
7970 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
311 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
12.5 A |
| Anhaltemoment |
4400 mNm |
| Anlaufstrom |
167 A |
| Max. Wirkungsgrad |
86 % |
| Kenndaten |
| Anschlusswiderstand |
0.143 Ω |
| Anschlussinduktivität |
0.0565 mH |
| Drehmomentkonstante |
26.3 mNm/A |
| Drehzahlkonstante |
364 min-1/V |
| Kennliniensteigung |
1.98 min-1/mNm |
| Mechanische Anlaufkonstante |
4.34 ms |
| Rotorträgheitsmoment |
209 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
1.7 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
1.1 K/W |
| Therm. Zeitkonstante der Wicklung |
31 s |
| Therm. Zeitkonstante des Motors |
1570 s |
| Umgebungstemperatur |
-20...+125 °C |
| Max. Wicklungstemperatur |
+125 °C |
| Mechanische Daten |
| Lagerart |
Kugellager |
| Grenzdrehzahl |
12000 min-1 |
| Axialspiel |
0 mm, bei Radiallast < 20 N |
|
0.15 mm, bei Radiallast > 20 N |
| Max. axiale Belastung (dynamisch) |
20 N |
| Max. axiale Aufpresskraft (statisch) |
170 N |
| (statisch, Welle abgestützt) |
5000 N |
| Max. radiale Belastung |
180 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Schutzgrad |
IP54 |
| Produkt |
| Gewicht |
1150 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

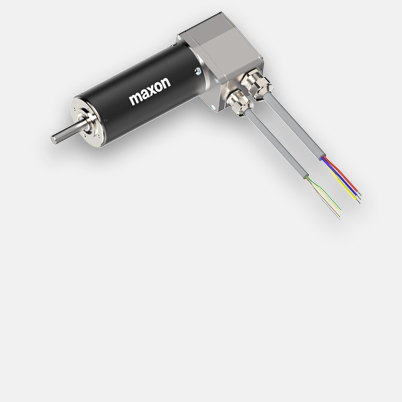

Die elektronisch kommutierten EC-Motoren zeichnen sich speziell durch ein günstiges Drehmomentverhalten, hohe Leistung, einen extrem grossen Drehzahlbereich und selbstverständlich durch die unübertroffene Lebensdauer aus.
