| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 708.51 |
| 5-19 | € 641.03 | |
| 20-49 | € 553.98 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.

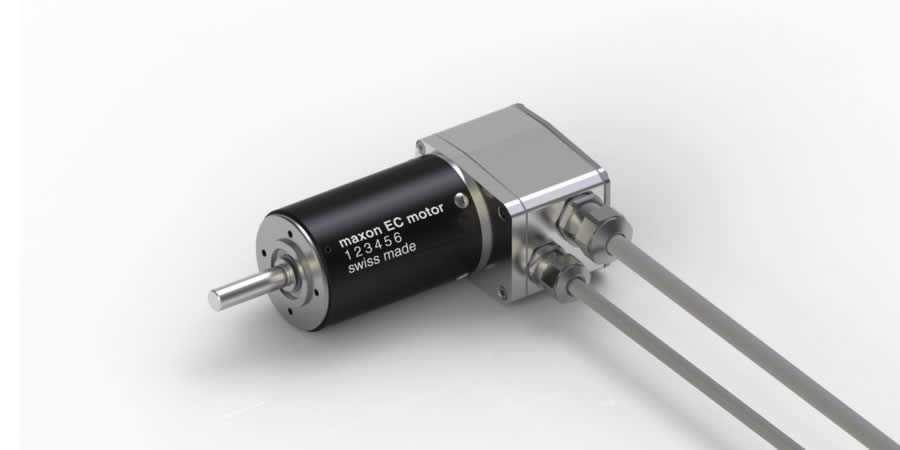

Spezifikationen
Technische Abbildungen

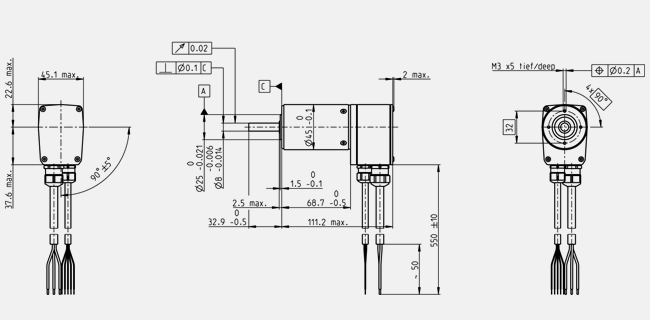

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 6090 min-1 |
| Leerlaufstrom | 328 mA |
| Nenndrehzahl | 4840 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 183 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 5.13 A |
| Anhaltemoment | 952 mNm |
| Anlaufstrom | 25.6 A |
| Max. Wirkungsgrad | 79 % |
| Kenndaten | |
| Anschlusswiderstand | 0.936 Ω |
| Anschlussinduktivität | 0.275 mH |
| Drehmomentkonstante | 37.1 mNm/A |
| Drehzahlkonstante | 257 min-1/V |
| Kennliniensteigung | 6.49 min-1/mNm |
| Mechanische Anlaufkonstante | 8.08 ms |
| Rotorträgheitsmoment | 119 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 1.9 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.9 K/W |
| Therm. Zeitkonstante der Wicklung | 15.1 s |
| Therm. Zeitkonstante des Motors | 1600 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 15000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 20 N |
| 0.14 mm, bei Radiallast > 20 N | |
| Max. axiale Belastung (dynamisch) | 16 N |
| Max. axiale Aufpresskraft (statisch) | 182 N |
| (statisch, Welle abgestützt) | 5000 N |
| Max. radiale Belastung | 140 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Schutzgrad | IP54 |
| Produkt | |
| Gewicht | 850 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
