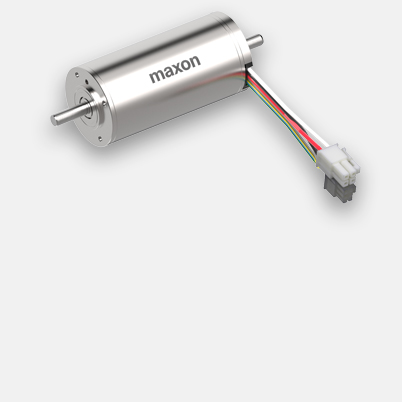

Spezifikationen

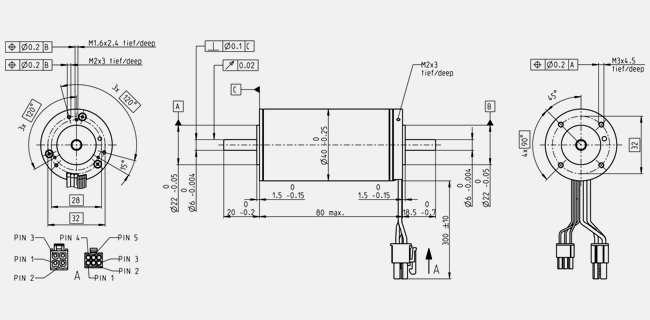

Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung |
| Nennspannung |
15 V |
| Leerlaufdrehzahl |
9840 min-1 |
| Leerlaufstrom |
654 mA |
| Nenndrehzahl |
9090 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
169 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
12.1 A |
| Anhaltemoment |
2620 mNm |
| Anlaufstrom |
181 A |
| Max. Wirkungsgrad |
89 % |
| Kenndaten |
| Anschlusswiderstand |
0.0829 Ω |
| Anschlussinduktivität |
0.0329 mH |
| Drehmomentkonstante |
14.5 mNm/A |
| Drehzahlkonstante |
659 min-1/V |
| Kennliniensteigung |
3.77 min-1/mNm |
| Mechanische Anlaufkonstante |
2.12 ms |
| Rotorträgheitsmoment |
53.8 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
5.21 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
1.05 K/W |
| Therm. Zeitkonstante der Wicklung |
18.7 s |
| Therm. Zeitkonstante des Motors |
1910 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+155 °C |
| Mechanische Daten |
| Grenzdrehzahl |
18000 min-1 |
| Axialspiel |
0 mm, bei Radiallast < 9 N |
|
0.14 mm, bei Radiallast > 9 N |
| Max. axiale Belastung (dynamisch) |
23 N |
| Max. axiale Aufpresskraft (statisch) |
106 N |
| (statisch, Welle abgestützt) |
5500 N |
| Max. radiale Belastung |
75 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
1 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
580 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung
Die elektronisch kommutierten EC-Motoren zeichnen sich speziell durch ein günstiges Drehmomentverhalten, hohe Leistung, einen extrem grossen Drehzahlbereich und selbstverständlich durch die unübertroffene Lebensdauer aus.
