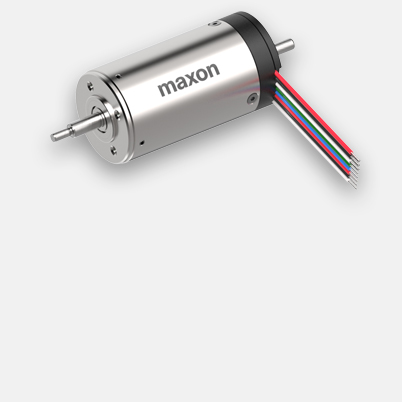

EC 32 Ø32 mm, bürstenlos, 80 Watt, mit Hall-Sensoren
Artikelnummer 118889
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 404.20 |
| 5-19 | € 356.52 | |
| 20-49 | € 299.46 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

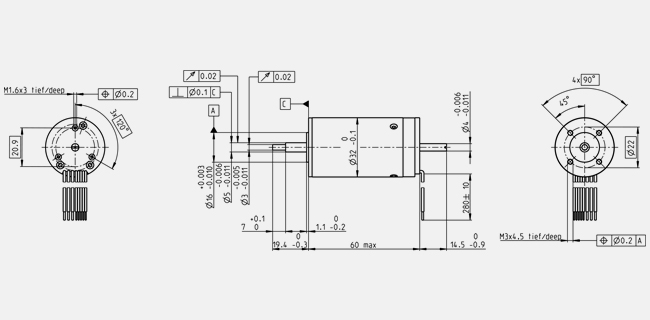

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 11000 min-1 |
| Leerlaufstrom | 199 mA |
| Nenndrehzahl | 9450 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 47.2 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.46 A |
| Anhaltemoment | 355 mNm |
| Anlaufstrom | 17.3 A |
| Max. Wirkungsgrad | 80 % |
| Kenndaten | |
| Anschlusswiderstand | 1.39 Ω |
| Anschlussinduktivität | 0.226 mH |
| Drehmomentkonstante | 20.5 mNm/A |
| Drehzahlkonstante | 465 min-1/V |
| Kennliniensteigung | 31.5 min-1/mNm |
| Mechanische Anlaufkonstante | 6.59 ms |
| Rotorträgheitsmoment | 20 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 5.4 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.5 K/W |
| Therm. Zeitkonstante der Wicklung | 14.9 s |
| Therm. Zeitkonstante des Motors | 1180 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 25000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 8 N |
| 0.14 mm, bei Radiallast > 8 N | |
| Max. axiale Belastung (dynamisch) | 5.6 N |
| Max. axiale Aufpresskraft (statisch) | 98 N |
| (statisch, Welle abgestützt) | 1200 N |
| Max. radiale Belastung | 28 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 270 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
