| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 227.68 |
| 5-19 | € 195.57 | |
| 20-49 | € 160.21 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

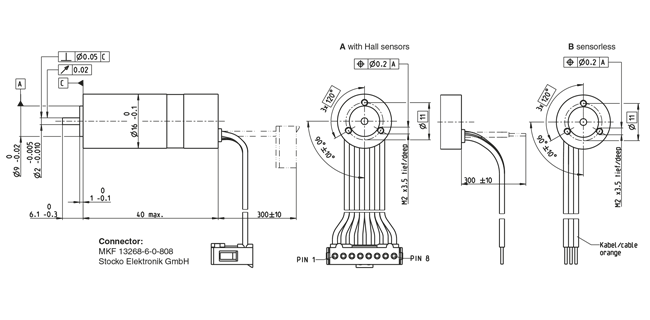

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 45800 min-1 |
| Leerlaufstrom | 139 mA |
| Nenndrehzahl | 41100 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 7.56 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.14 A |
| Anhaltemoment | 82.3 mNm |
| Anlaufstrom | 11.1 A |
| Max. Wirkungsgrad | 80 % |
| Kenndaten | |
| Anschlusswiderstand | 3.24 Ω |
| Anschlussinduktivität | 0.2 mH |
| Drehmomentkonstante | 7.4 mNm/A |
| Drehzahlkonstante | 1290 min-1/V |
| Kennliniensteigung | 565 min-1/mNm |
| Mechanische Anlaufkonstante | 3.16 ms |
| Rotorträgheitsmoment | 0.534 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 16.3 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.68 K/W |
| Therm. Zeitkonstante der Wicklung | 1.88 s |
| Therm. Zeitkonstante des Motors | 240 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 70000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 3.5 N |
| 0.14 mm, bei Radiallast > 3.5 N | |
| Max. axiale Belastung (dynamisch) | 3 N |
| Max. axiale Aufpresskraft (statisch) | 35 N |
| (statisch, Welle abgestützt) | 250 N |
| Max. radiale Belastung | 10 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 34 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
