| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 311.15 |
| 5-19 | € 264.10 | |
| 20-49 | € 213.89 | |
| ab 50 | Auf Anfrage |
NRND (Not Recommended for New Designs): Diese Produkte sind weiterhin verfügbar, aber nicht für Neuprojekte empfohlen. Gerne berät Sie der Verkauf über Alternativen.
Spezifikationen
Technische Abbildungen

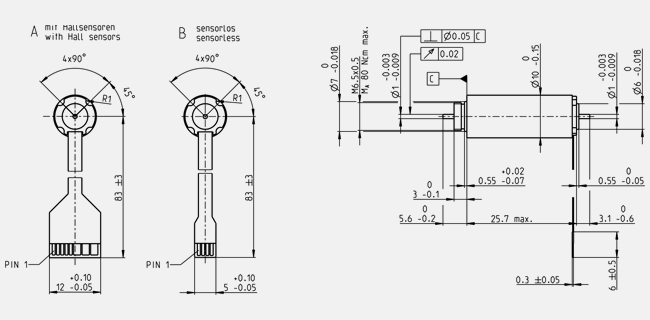

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 6 V |
| Leerlaufdrehzahl | 49200 min-1 |
| Leerlaufstrom | 160 mA |
| Nenndrehzahl | 41700 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 1.74 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.66 A |
| Anhaltemoment | 12 mNm |
| Anlaufstrom | 10.4 A |
| Max. Wirkungsgrad | 77 % |
| Kenndaten | |
| Anschlusswiderstand | 0.575 Ω |
| Anschlussinduktivität | 0.00998 mH |
| Drehmomentkonstante | 1.15 mNm/A |
| Drehzahlkonstante | 8340 min-1/V |
| Kennliniensteigung | 4180 min-1/mNm |
| Mechanische Anlaufkonstante | 3.03 ms |
| Rotorträgheitsmoment | 0.0691 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 39.8 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 5.1 K/W |
| Therm. Zeitkonstante der Wicklung | 1.51 s |
| Therm. Zeitkonstante des Motors | 221 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 65000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0.2 N |
| 0.14 mm, bei Radiallast > 0.2 N | |
| Max. axiale Belastung (dynamisch) | 0.16 N |
| Max. axiale Aufpresskraft (statisch) | 12 N |
| (statisch, Welle abgestützt) | 250 N |
| Max. radiale Belastung | 2 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 13 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
