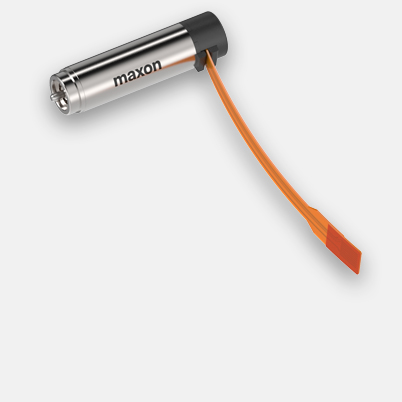

ECX SPEED 6 M Ø6 mm, bürstenlos, sensorlos | High Power
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 235.99* |
| 5-19 | € 184.31* | |
| 20-49 | € 150.21* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

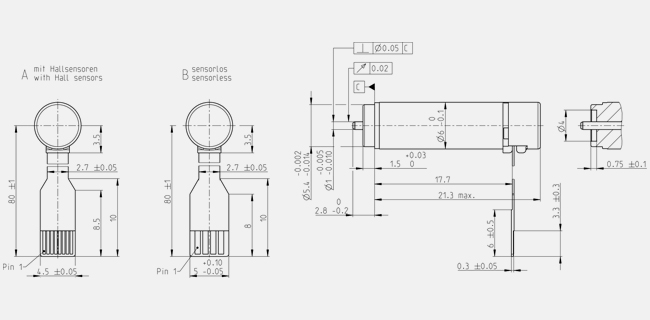

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 3 V |
| Leerlaufdrehzahl | 74700 min-1 |
| Leerlaufstrom | 149 mA |
| Nenndrehzahl | 54900 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 0.412 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.24 A |
| Anhaltemoment | 1.62 mNm |
| Anlaufstrom | 4.38 A |
| Max. Wirkungsgrad | 67 % |
| Kenndaten | |
| Anschlusswiderstand | 0.686 Ω |
| Anschlussinduktivität | 0.00529 mH |
| Drehmomentkonstante | 0.37 mNm/A |
| Drehzahlkonstante | 25800 min-1/V |
| Kennliniensteigung | 47800 min-1/mNm |
| Mechanische Anlaufkonstante | 3.52 ms |
| Rotorträgheitsmoment | 0.00703 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 65.8 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 13.2 K/W |
| Therm. Zeitkonstante der Wicklung | 1.34 s |
| Therm. Zeitkonstante des Motors | 70.4 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 100000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0.15 N |
| 0.07 mm, bei Radiallast > 0.15 N | |
| Radialspiel | 0.01 mm |
| Max. axiale Belastung (dynamisch) | 0.1 N |
| Max. axiale Aufpresskraft (statisch) | 10 N |
| (statisch, Welle abgestützt) | 110 N |
| Max. radiale Belastung | 2 N, 2 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 3 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
Die bürstenlosen ECX SPEED Motoren mit eisenloser Wicklung zeichnen sich speziell durch einen extrem grossen Drehzahlbereich, hohe Leistung, herrvoragende Regeleigenschaften und selbstverständlich durch die unübertroffene Lebensdauer aus.Der ECX SPEED 6 M ist mit Hallsensoren, Encoder oder sensorlos verfügbar und er kann mit Getrieben kombiniert werden. Bestellen Sie jetzt Ihren ECX Antrieb online
