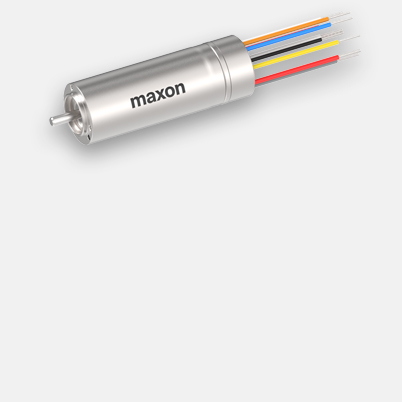

ECX SPEED 13 M Ø13 mm, bürstenlos, mit Hall-Sensoren | High Power
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 299.04* |
| 5-19 | € 233.57* | |
| 20-49 | € 190.31* | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen
- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 66800 min-1 |
| Leerlaufstrom | 74.4 mA |
| Nenndrehzahl | 61600 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 5.84 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 1.76 A |
| Anhaltemoment | 84.3 mNm |
| Anlaufstrom | 24.7 A |
| Max. Wirkungsgrad | 89 % |
| Kenndaten | |
| Anschlusswiderstand | 0.973 Ω |
| Anschlussinduktivität | 0.0362 mH |
| Drehmomentkonstante | 3.42 mNm/A |
| Drehzahlkonstante | 2790 min-1/V |
| Kennliniensteigung | 795 min-1/mNm |
| Mechanische Anlaufkonstante | 2.03 ms |
| Rotorträgheitsmoment | 0.244 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 20 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.53 K/W |
| Therm. Zeitkonstante der Wicklung | 2.01 s |
| Therm. Zeitkonstante des Motors | 311 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 70000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 1.5 N |
| 0.28 mm, bei Radiallast > 1.5 N | |
| Radialspiel | 0 mm |
| Max. axiale Belastung (dynamisch) | 1.5 N |
| Max. axiale Aufpresskraft (statisch) | 50 N |
| (statisch, Welle abgestützt) | 1500 N |
| Max. radiale Belastung | 6 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 1 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 38 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
Die bürstenlosen ECX Speed Motoren mit eisenloser Wicklung zeichnen sich speziell durch einen extrem grossen Drehzahlbereich, hohe Leistung, herrvoragende Regeleigenschaften und selbstverständlich durch die unübertroffene Lebensdauer aus.
Der ECX SPEED 13 M ist mit Hallsensoren, Encoder oder Sensorolos verfügbar, kann mit Getrieben kombiniet werden und der elektrische Anschluss ist konfigurierbar. Bestellen Sie jetzt Ihren ECX Antrieb online.
