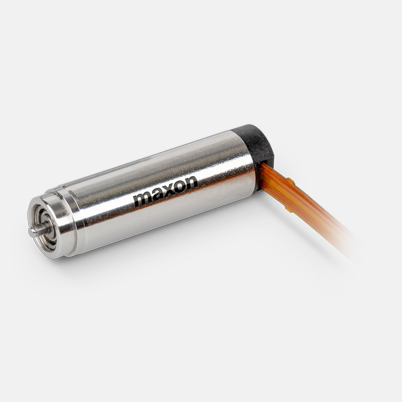

ECX PRIME 6 M Ø6 mm, bürstenlos, mit Hall-Sensoren | High Power
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 805.55* |
| 5-19 | € 629.03* | |
| 20-49 | € 512.62* | |
| ab 50 | Auf Anfrage |
Spezifikationen
| Werte bei Nennspannung | |
| Nennspannung | 6 V |
| Leerlaufdrehzahl | 36300 min-1 |
| Leerlaufstrom | 83.8 mA |
| Nenndrehzahl | 29500 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 0.58 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 0.458 A |
| Anhaltemoment | 3.21 mNm |
| Anlaufstrom | 2.12 A |
| Max. Wirkungsgrad | 65 % |
| Kenndaten | |
| Anschlusswiderstand | 2.83 Ω |
| Anschlussinduktivität | 0.0187 mH |
| Drehmomentkonstante | 1.52 mNm/A |
| Drehzahlkonstante | 6300 min-1/V |
| Kennliniensteigung | 11800 min-1/mNm |
| Mechanische Anlaufkonstante | 1.47 ms |
| Rotorträgheitsmoment | 0.0119 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 93.9 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.98 K/W |
| Therm. Zeitkonstante der Wicklung | 0.358 s |
| Therm. Zeitkonstante des Motors | 138 s |
| Umgebungstemperatur | -20...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Lagerart | Waelzlager |
| Grenzdrehzahl | 50000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 0.45 N |
| 0.07 mm, bei Radiallast > 0.45 N | |
| Max. axiale Belastung (dynamisch) | 0.2 N |
| Max. axiale Aufpresskraft (statisch) | 10 N |
| (statisch, Welle abgestützt) | 110 N |
| Max. radiale Belastung | 2 N, 2 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 2 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 3 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
