EC-i 52 Ø52 mm, bürstenlos, 180 Watt, mit Hall-Sensoren | High Torque
Artikelnummer 574741
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 393.15 |
| 5-19 | € 335.36 | |
| 20-49 | € 276.94 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

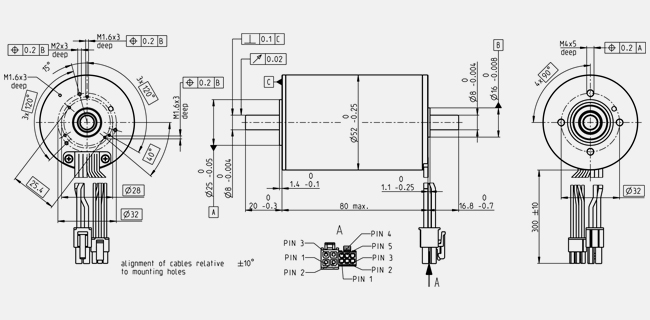

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 4720 min-1 |
| Leerlaufstrom | 716 mA |
| Nenndrehzahl | 4210 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 438 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 9.03 A |
| Anhaltemoment | 4580 mNm |
| Anlaufstrom | 257 A |
| Max. Wirkungsgrad | 90 % |
| Kenndaten | |
| Anschlusswiderstand | 0.0935 Ω |
| Anschlussinduktivität | 0.123 mH |
| Drehmomentkonstante | 48.1 mNm/A |
| Drehzahlkonstante | 198 min-1/V |
| Kennliniensteigung | 0.386 min-1/mNm |
| Mechanische Anlaufkonstante | 0.687 ms |
| Rotorträgheitsmoment | 170 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 4.32 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 0.63 K/W |
| Therm. Zeitkonstante der Wicklung | 19.9 s |
| Therm. Zeitkonstante des Motors | 1780 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Grenzdrehzahl | 6000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 15 N |
| 0.14 mm, bei Radiallast > 15 N | |
| Max. axiale Belastung (dynamisch) | 12 N |
| Max. axiale Aufpresskraft (statisch) | 150 N |
| (statisch, Welle abgestützt) | 6000 N |
| Max. radiale Belastung | 110 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 8 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 823 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
Beschreibung
Die bürstenlosen EC-i Motoren mit eisenbehafteter Wicklung besitzen dank optimiertem Magnetkreis eine sehr hohe Drehmomentdichte und weisen trotzdem nur ein leichtes Rastmoment auf. Der mehrpolige innen liegende Rotor liefert höchste Dynamik.
Die robuste Bauform mit Stahlflansch und -gehäuse gewährleistet einen vielseitigen Einsatz. Bestellen Sie jetzt Ihren EC-i Antrieb online.
