Spezifikationen
| Werte bei Nennspannung |
| Nennspannung |
18 V |
| Leerlaufdrehzahl |
8250 min-1 |
| Leerlaufstrom |
190 mA |
| Nenndrehzahl |
6780 min-1 |
| Nennmoment (max. Dauerdrehmoment) |
65.9 mNm |
| Nennstrom (max. Dauerbelastungsstrom) |
3.03 A |
| Anhaltemoment |
491 mNm |
| Anlaufstrom |
40.1 A |
| Max. Wirkungsgrad |
86 % |
| Kenndaten |
| Anschlusswiderstand |
0.449 Ω |
| Anschlussinduktivität |
0.449 mH |
| Drehmomentkonstante |
20.6 mNm/A |
| Drehzahlkonstante |
464 min-1/V |
| Kennliniensteigung |
10.1 min-1/mNm |
| Mechanische Anlaufkonstante |
0.858 ms |
| Rotorträgheitsmoment |
8.1 gcm² |
| Thermische Daten |
| Therm. Widerstand Gehäuse-Luft |
11.1 K/W |
| Therm. Widerstand Wicklung-Gehäuse |
3.75 K/W |
| Therm. Zeitkonstante der Wicklung |
30.1 s |
| Therm. Zeitkonstante des Motors |
866 s |
| Umgebungstemperatur |
-40...+100 °C |
| Max. Wicklungstemperatur |
+155 °C |
| Mechanische Daten |
| Lagerart |
Kugellager |
| Grenzdrehzahl |
10000 min-1 |
| Axialspiel |
0 mm, bei Radiallast < 9 N |
|
0.14 mm, bei Radiallast > 9 N |
| Max. axiale Belastung (dynamisch) |
5 N |
| Max. axiale Aufpresskraft (statisch) |
98 N |
| (statisch, Welle abgestützt) |
2000 N |
| Max. radiale Belastung |
25 N, 5 mm ab Flansch |
| Weitere Spezifikationen |
| Polpaarzahl |
4 |
| Anzahl Phasen |
3 |
| Anzahl Sterilisationszyklen |
0 |
| Produkt |
| Gewicht |
156 g |
| | | Dauerbetriebsbereich |
| | |
|
| | | |
| | | Kurzzeitbetriebsbereich |
| | |
|
Beschreibung

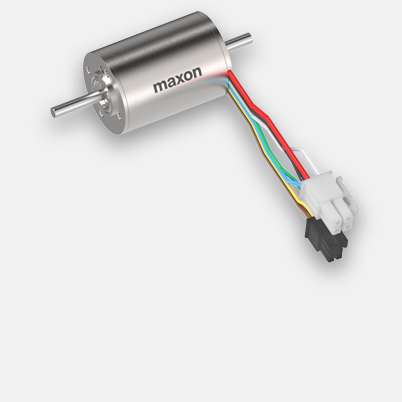

Die bürstenlosen EC-i Motoren mit eisenbehafteter Wicklung besitzen dank optimiertem Magnetkreis eine sehr hohe Drehmomentdichte und weisen trotzdem nur ein leichtes Rastmoment auf. Der mehrpolige innen liegende Rotor liefert höchste Dynamik. Die robuste Bauform mit Stahlflansch und -gehäuse gewährleistet einen vielseitigen Einsatz. Bestellen Sie jetzt Ihren EC-i Antrieb online.
