EMPFOHLENES PRODUKT
Rasch verfügbar!Unsere empfohlenen Produkte sind innerhalb von 2 – 11 Arbeitstagen versandbereit.

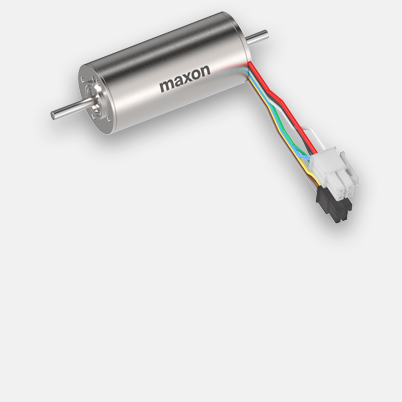

EC-i 30 Ø30 mm, bürstenlos, 50 Watt, mit Hall-Sensoren
Artikelnummer 539477
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 250.52 |
| 5-19 | € 213.68 | |
| 20-49 | € 176.52 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

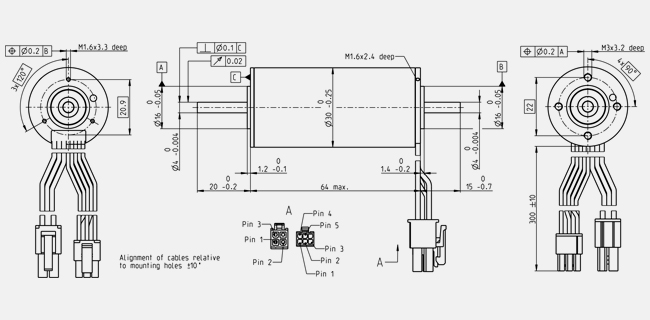

- Massbild
| Werte bei Nennspannung | |
| Nennspannung | 24 V |
| Leerlaufdrehzahl | 9960 min-1 |
| Leerlaufstrom | 164 mA |
| Nenndrehzahl | 8830 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 55.2 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.47 A |
| Anhaltemoment | 624 mNm |
| Anlaufstrom | 32.6 A |
| Max. Wirkungsgrad | 86 % |
| Kenndaten | |
| Anschlusswiderstand | 0.735 Ω |
| Anschlussinduktivität | 0.475 mH |
| Drehmomentkonstante | 22.8 mNm/A |
| Drehzahlkonstante | 418 min-1/V |
| Kennliniensteigung | 13.5 min-1/mNm |
| Mechanische Anlaufkonstante | 1.95 ms |
| Rotorträgheitsmoment | 13.8 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 9.01 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 2.46 K/W |
| Therm. Zeitkonstante der Wicklung | 31.2 s |
| Therm. Zeitkonstante des Motors | 1080 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +125 °C |
| Mechanische Daten | |
| Grenzdrehzahl | 15000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 9 N |
| 0.14 mm, bei Radiallast > 9 N | |
| Max. axiale Belastung (dynamisch) | 5 N |
| Max. axiale Aufpresskraft (statisch) | 98 N |
| (statisch, Welle abgestützt) | 1300 N |
| Max. radiale Belastung | 25 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 2 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 240 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
