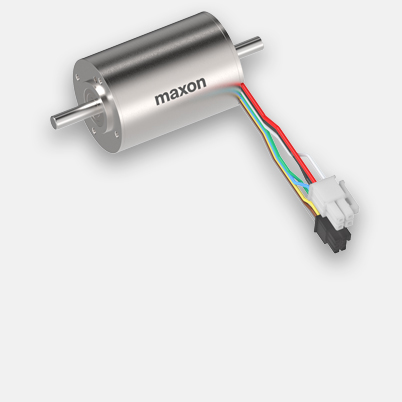

EC-i 40 Ø40 mm, bürstenlos, 100 Watt, mit Hall-Sensoren | High Torque
Artikelnummer 496661
| Preisstaffeln | Anzahl | Stückpreis |
|---|---|---|
| Preise exkl. MwSt, zzgl. Versandkosten | 1-4 | € 332.83 |
| 5-19 | € 283.89 | |
| 20-49 | € 234.52 | |
| ab 50 | Auf Anfrage |
Spezifikationen
Technische Abbildungen

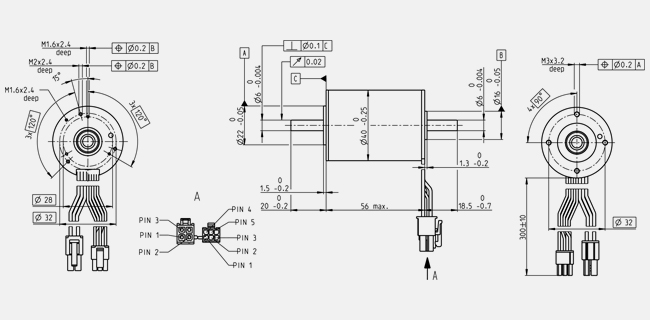

- Massbild
Hinweis: Zeichnungen nicht massstabsgetreu.
| Werte bei Nennspannung | |
| Nennspannung | 36 V |
| Leerlaufdrehzahl | 4550 min-1 |
| Leerlaufstrom | 176 mA |
| Nenndrehzahl | 3950 min-1 |
| Nennmoment (max. Dauerdrehmoment) | 208 mNm |
| Nennstrom (max. Dauerbelastungsstrom) | 2.74 A |
| Anhaltemoment | 1920 mNm |
| Anlaufstrom | 42.8 A |
| Max. Wirkungsgrad | 87 % |
| Kenndaten | |
| Anschlusswiderstand | 0.84 Ω |
| Anschlussinduktivität | 0.675 mH |
| Drehmomentkonstante | 74.9 mNm/A |
| Drehzahlkonstante | 127 min-1/V |
| Kennliniensteigung | 1.43 min-1/mNm |
| Mechanische Anlaufkonstante | 0.658 ms |
| Rotorträgheitsmoment | 44 gcm² |
| Thermische Daten | |
| Therm. Widerstand Gehäuse-Luft | 7.17 K/W |
| Therm. Widerstand Wicklung-Gehäuse | 1.35 K/W |
| Therm. Zeitkonstante der Wicklung | 20.7 s |
| Therm. Zeitkonstante des Motors | 1400 s |
| Umgebungstemperatur | -40...+100 °C |
| Max. Wicklungstemperatur | +155 °C |
| Mechanische Daten | |
| Lagerart | Kugellager |
| Grenzdrehzahl | 8000 min-1 |
| Axialspiel | 0 mm, bei Radiallast < 9 N |
| 0.15 mm, bei Radiallast > 9 N | |
| Max. axiale Belastung (dynamisch) | 7 N |
| Max. axiale Aufpresskraft (statisch) | 87 N |
| (statisch, Welle abgestützt) | 3000 N |
| Max. radiale Belastung | 29.9 N, 5 mm ab Flansch |
| Weitere Spezifikationen | |
| Polpaarzahl | 7 |
| Anzahl Phasen | 3 |
| Anzahl Sterilisationszyklen | 0 |
| Produkt | |
| Gewicht | 390 g |
-
Bereichsdiagramm
| Dauerbetriebsbereich | ||
| Kurzzeitbetriebsbereich | ||
